GPU 服务器的 “高铁网络”：NVLink、NVSwitch 与 SXM 全解析
如果把上一篇的 PCIe 比作 GPU 服务器的 “高速公路网”，那今天的NVLink、NVSwitch 与 SXM，就是专为 GPU 打造的 “高铁系统”—— 更快的速度、更低的延迟、更灵活的组网能力，专门解决多 GPU 协同计算的 “数据通勤” 难题，尤其适配 AI 大模型训练、高性能计算等重负载场景。
一、NVLink 作用与核心价值
NVLink 是 NVIDIA 专为高性能计算场景开发的高速互连技术，核心作用是构建 GPU 与 GPU、GPU 与 CPU 之间的直接通信链路，成为多 GPU 系统的 “数据传输核心”。
1、 存在问题
传统 PCIe 总线在带宽和延迟上存在明显局限，无法满足大规模并行计算的需求。NVLink 的核心目标正是解决这一瓶颈，尤其适配三类高负载场景：
- 人工智能(AI)：如大模型训练、多模态推理。
- 高性能计算(HPC)：如科学模拟、气候预测。
- 大型数据分析：如 PB 级数据处理、实时决策系统。
2、 三大核心价值
- 直接通行，降本提效：无需经过 CPU 或主板芯片组中转，处理器之间可直接高速交互数据，既大幅提升传输带宽，又显著降低通信延迟（相比 PCIe，延迟可降低 50% 以上）。
- 显存聚合，突破限制：支持 GPU Direct RDMA（直接内存访问）和内存一致性模型，多块 GPU 的显存可被聚合为 “统一内存池”—— 例如 8 块 H100 GPU（每块 80GB 显存）可形成 640GB 统一显存，轻松承载参数量超单卡显存的大型 AI 模型（如千亿级参数 LLM）。
- 支撑并行，释放算力：为多 GPU 协同计算提供高效通信基础，避免 “GPU 计算能力过剩、数据传输拖后腿” 的矛盾，让并行计算效率最大化（如 AI 训练周期可缩短 40%-60%）。
二、NVLink 各代版本演进
NVLink 的性能提升呈阶梯式迭代，每一代均针对带宽、扩展性和功能进行关键升级，以下是各版本关键技术参数的完整汇总，清晰呈现其演进历程：
|
特性维度 |
NVLink 1.0 |
NVLink 2.0 |
NVLink 3.0 |
NVLink 4.0 |
NVLink 5.0 (Blackwell) |
|
推出时间 |
2016 年 |
2017 年 |
2020 年 |
2022 年 |
2024 年 |
|
典型搭载硬件 |
Tesla P100 |
Tesla V100 |
A100 |
H100 |
B200、GB200 |
|
单链路带宽（单向） |
20 GB/s |
25 GB/s |
25 GB/s |
25 GB/s |
50 GB/s |
|
单 GPU 总带宽（双向） |
160 GB/s |
300 GB/s |
600 GB/s |
900 GB/s |
1800 GB/s |
|
与 PCIe 对比 |
约 5 倍于 PCIe 3.0 x16 |
约 10 倍于 PCIe 3.0 x16 |
约 12 倍于 PCIe 4.0 x16 |
约 7 倍于 PCIe 5.0 x16 |
约 14 倍于 PCIe 5.0 x16 |
|
关键特性 |
引入 Symmetric SMP 模式 |
支持 NVSwitch 1.0 |
支持 NVSwitch 2.0 |
支持 NVLink Network Switch |
C2C 芯片互连、网络化 |
1、带宽性能翻倍
- 单 GPU 连接能力：单个 Blackwell GPU 支持多达 18 个 NVLink 100 GB/s 连接，总双向带宽高达1.8 TB/s。
- 性能对比优势：是上一代 H100（NVLink 4.0，900 GB/s）的 2 倍，更是 PCIe 5.0 x16 带宽（~126 GB/s）的 14 倍以上，彻底消除多 GPU 协同的 “带宽瓶颈”。
2、扩展能力升级
通过优化 GPU 共享内存机制与计算资源调度逻辑，NVLink 5.0 大幅提升多 GPU 系统的扩展上限 —— 可支持数百块 Blackwell GPU 通过 NVSwitch 构建全互联集群，且保持低延迟、高稳定性，解决传统多卡集群 “规模越大、效率越低” 的问题。
3、场景价值深化
- 全流程优化：针对 AI 训练（Training）、推理（Inference）、逻辑推理（Reasoning）三大核心工作流进行专项优化，例如缩短大模型训练中的梯度同步时间、降低推理时的跨卡数据交互延迟。
- 大模型适配：为万亿级参数大型 AI 模型（如多模态大模型、通用人工智能模型）提供关键支撑，通过高带宽与统一内存访问，让超大规模模型可在多 GPU 集群中高效运行，突破单卡显存与算力限制。
4、平台核心地位
NVLink 5.0 是 NVIDIA Blackwell 服务器平台的核心技术之一，与 Blackwell GPU 的算力、显存能力深度协同，共同构建面向下一代 AI 与 HPC 的高性能计算基础设施，为超大规模 AI 应用、巨型科学计算任务提供稳定、高效的通信保障。
三、NVLink 的生态扩展
2025 年，NVIDIA 宣布开放其核心互连技术，正式推出NVLink Fusion 计划。这一计划允许其他硬件合作伙伴（如 CPU 制造商、定制 ASIC 厂商）获得 NVLink 端口设计的官方许可，将 NVLink 接口集成到自有芯片中，从而实现与 NVIDIA GPU 的高速互联。
四、NVLink 的核心应用场景
NVLink 的高带宽、低延迟优势在特定场景中被最大化释放，主要覆盖三大核心领域：
1、大规模 AI 模型训练与推理
这是 NVLink 的 “主战场”，也是其应用最广泛的场景：
- 训练端：在多 GPU 训练集群中，NVLink 可大幅加速 GPU 之间的梯度同步、参数交换速度，显著缩短大型 AI 模型（如 LLM、多模态模型）的训练周期 —— 例如，原本需要 10 天完成的千亿参数模型训练，借助 NVLink 可压缩至 3-4 天。
- 推理端：支持将超大规模模型（如参数量超过单卡显存的模型）分布式部署在多块 GPU 上，既解决了 “单卡显存不足” 的问题，又能通过多 GPU 并行提升并发请求处理能力，降低推理延迟（如将单卡推理延迟从 500ms 降至 150ms）。
2、高性能计算（HPC）
在科学模拟、气候研究、流体动力学、量子计算等 HPC 领域，需处理 PB 级海量数据并进行密集型计算，NVLink 的高带宽可大幅减少数据传输等待时间，让 GPU 的计算资源得到充分利用：
- 例如，在全球气候预测模型计算中，借助 NVLink 互联的 8-GPU 集群，可将原本需要 24 小时的短期气候模拟时间缩短至 8 小时，计算效率提升 40% 以上。
- 在流体动力学模拟（如航空发动机气流模拟）中，NVLink 可加速 GPU 间的网格数据交换，避免因数据传输滞后导致的计算中断，提升模拟精度与效率。
3、专业图形与 GPU 虚拟化
在高端专业工作站领域，NVLink 也发挥重要作用：
- 专业图形处理：多块专业 GPU（如 NVIDIA RTX A6000、RTX 6000 Ada）通过 NVLink 连接，可协同完成复杂 3D 渲染、8K 超高清视频编辑、建筑设计可视化等任务，避免单卡算力不足导致的卡顿，提升创作效率。
- GPU 虚拟化：在企业级 GPU 虚拟化场景中，NVLink 可提升虚拟 GPU（vGPU）之间的数据交互速度，支持更多虚拟桌面或应用共享 GPU 资源，同时保证虚拟环境的流畅性（如支持 30 个以上虚拟桌面共享一块 RTX A5000 GPU）。

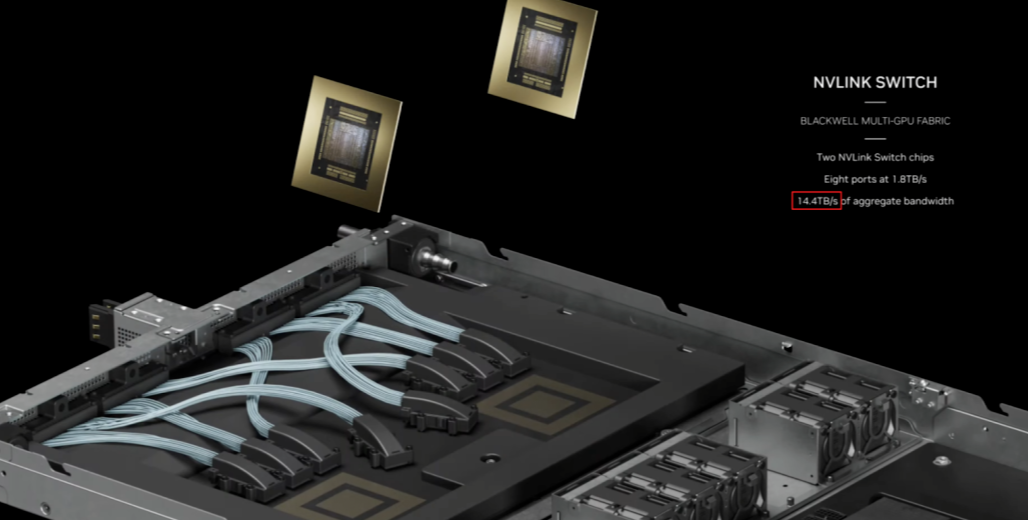

五、多 GPU 高速交换芯片 NVSwitch
如果说 NVLink 是 “GPU 间的直达高铁线路”，那么NVSwitch 就是 “高铁枢纽站” —— 它是 NVIDIA 专为多 GPU 系统设计的高速交换芯片，基于 NVLink 技术构建，核心目标是解决大规模 GPU 集群中的高带宽、低延迟通信需求，消除多卡互联的 “拥堵瓶颈”。
1、基本原理：打破多 GPU 通信瓶颈
NVSwitch 是专为 NVLink 网络设计的硬件交换机，核心功能是让多个 GPU 通过 NVLink 实现全互联（All-to-All）通信—— 任意两块 GPU 可直接交互数据，无需中转。
- 与 NVLink 的关系：NVLink 是 “点对点直连技术”，NVSwitch 是 “多 GPU 扩展枢纽”，前者连接少量 GPU，后者支撑更多 GPU 高效互联。
- 解决的问题：避免传统系统中 “GPU 通信经 PCIe 或中间 GPU 跳转” 的问题，消除延迟增加、带宽损耗的瓶颈。
2、核心技术特性
- 高带宽低延迟：第三代 NVSwitch 支持 3.2 TB/s 全双工带宽，采用 50 Gbaud PAM4 技术（每差分对 100 Gbps），延迟远低于 InfiniBand / 以太网（因优化 GPU 通信、减少协议开销）。
- 强扩展易组网：第一代支持 16 个 GPU 全互联，第三代可连接更多 GPU 且支持跨节点扩展，增加 NVSwitch 即可扩容，不牺牲性能。
- 功能集成丰富：含 SHARP 技术（支持 all_reduce 等网络内计算，加速集群通信），具备数据加密、网络分区、前向纠错（FEC）等安全可靠特性。
- 精巧物理设计：第三代采用台积电 4N 工艺，含 251 亿晶体管，芯片面积 294 mm²，BGA 封装提供充足引脚，功耗控制合理。
|
技术参数 |
NVSwitch 3（Ampere 架构） |
NVSwitch 4（Hopper 架构） |
NVSwitch 5（Blackwell 架构） |
|
一个 NVLink 域内直连 GPU 数量 |
最多 8 个 |
最多 8 个 |
最多 576 个 |
|
NVSwitch 与单 GPU 间带宽 |
600 GB/s（双向） |
900 GB/s（双向） |
1800 GB/s（双向） |
|
单 Switch 聚合总带宽 |
4.8 TB/s（全双工） |
7.2 TB/s（全双工） |
1 PB/s（全双工） |
|
支持的 NVIDIA 架构 |
NVIDIA Ampere 架构 |
NVIDIA Hopper 架构 |
NVIDIA Blackwell 架构 |
3、 NVSwitch 对快速多 GPU LLM 推理的关键作用
即使大型 LLM 可装入单块顶级 GPU（如 H100）的显存中，该 GPU 的令牌（Token）生成速率仍受限于单卡计算能力（如单卡生成速率约 20 Tokens/s）；而通过多 GPU 协同（如 8 块 H100），可将令牌生成速率提升至 100 Tokens/s 以上，满足实时用户体验需求。
令牌生成速率与用户体验的关系：
- 5 个令牌 / 秒：低于正常人类阅读速度（约 10-15 Tokens/s），属于 “非实时体验”，用户需等待数秒才能看到完整回复。
- 50 个令牌 / 秒：接近人类对话的语言生成速度，属于 “出色用户体验”，回复流畅无卡顿，与真人对话感受接近。
NVSwitch 在其中的核心作用：
- 全互联通信消除拥堵：借助 NVSwitch，服务器中的每个 GPU 可与其他任意 GPU 同时进行超高速通信，避免 “部分 GPU 空闲、部分 GPU 因数据等待拥堵” 的情况，让所有 GPU 的计算能力充分释放。
- 减少数据中转降低延迟：GPU 间的数据交互无需经过 CPU 或 PCIe 总线，直接通过 NVSwitch 完成，大幅缩短数据传输路径，降低延迟（例如，将 8-GPU 集群的 LLM 推理延迟从 300ms 降至 80ms），从而提升令牌生成速率。
六、命令行工具查看 NVLink 与 NVSwitch 状态
1、nvidia-smi：基础监控工具（常用）
# 直观展示 GPU 间是通过 NVSwitch、NVLink 还是 PCIe 连接
nvidia-smi topo -m
# 查看每条 NVLink 链路的带宽利用率、是否正常运行等核心信息
nvidia-smi nvlink --status
2、DCGM 工具：深度诊断工具（专业）
# 可执行 NVLink 链路连通性、稳定性测试，生成诊断报告，适用于硬件验收或通信异常排查
dcgmi diag -r 5
七、超越 PCIe 的封装形式SXM
SXM（Server PCIe Module）虽名带 “PCIe”，实则完全避开标准 PCIe 插槽，是专为高性能数据中心 / AI 场景设计的GPU 板载封装形式（直接焊接于主板）。

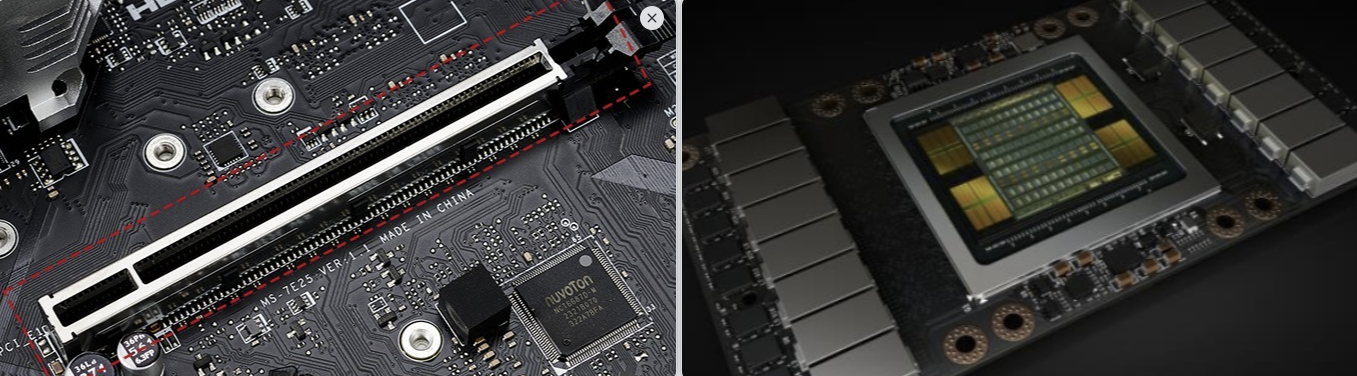

1、SXM 核心特点：与 PCIe 版本 GPU 的关键差异
以 H100 为例，SXM 与 PCIe 形式的核心区别如下：
|
特性维度 |
H100 SXM |
H100 PCIe |
|
封装与连接 |
专用连接器垂直板载，无金手指 |
标准 PCIe 卡，插入主板插槽 |
|
供电能力 |
最高 700W（专用电源通道） |
最高～600W（受 PCIe 插槽限制） |
|
NVLink 支持 |
原生 18 个链路，双向带宽 900 GB/s |
需外部桥接器，7 个链路～400 GB/s |
|
典型应用 |
DGX/HGX 系统、大规模 AI 训练 / HPC |
通用服务器、推理工作站 |
SXM 的核心优势：信号路径短（电气性能优）、供电强、NVLink 带宽高，完美适配高负载场景。
2、SXM 与 NVSwitch：天作之合的协同关系
两者高度依赖、共同释放多 GPU 性能：
- SXM 提供物理基础：通过主板精密布线，将 GPU 的 NVLink 端口（如 H100 的 18 个）直连 NVSwitch，保障 900 GB/s 带宽的稳定传输，这是 PCIe 卡外部桥接无法实现的。
- NVSwitch 实现极致互联：SXM 是 “高速入口”，NVSwitch 则是 “交通枢纽”，可让所有 SXM GPU 实现全互联（All-to-All），避免通信拥堵。
- 顶级平台标配：如 DGX H100 服务器，集成 8 个 H100 SXM + 4 个第三代 NVSwitch，构成 AI 超级计算机核心。
八、总结
1、三大技术定位
- NVLink：NVIDIA 突破数据传输瓶颈的核心，以高带宽、低延迟提升多芯片协同性能，支持统一内存访问，借 NVSwitch 实现灵活拓扑，NVLink Fusion 开放后向异构计算生态延伸。
- NVSwitch：基于 NVLink 构建，解决大规模 GPU 集群的高带宽、低延迟通信需求，Blackwell 架构下性能升级，适配更复杂 AI 模型。
- SXM：为数据中心 GPU（如 H100）提供超 PCIe 的供电与原生 NVLink 支持，通过物理封装最大化硬件性能。
2、未来趋势
随着 AI 模型规模增长，NVSwitch 及后续技术将在高效 GPU 集群构建中发挥更核心作用，三者协同成为高性能 AI 计算的基础支撑。
