ANSYS二次开发实战：把ANSYS Viewer嵌进自定义UI，效率直接拉满！
导读： 大家好，我是小郭老师，硕士毕业于中科院，专注于运用 Python 深度集成 ANSYS 进行工程数值计算与仿真自动化开发，精通基于 Python实现ANSYS Workbench众多模块的全流程脚本驱动（建模、求解、后处理），并具备将复杂仿真流程封装为高效、可复用软件工具的专业能力，今天给大家分享一些ANSYS二次开发方面的干货。
在ANSYS仿真工程师的日常工作里，最头疼的场景之一莫过于仿真结果分享了。
明明只是想让同事看一眼应力分布，对方却得安装几十个G的ANSYS主程序。想和客户同步模型装配情况、各部位的云图情况，反复导图片、传文件的操作又繁琐又容易出错。
其实，ANSYS早就给我们准备了轻量化工具——ANSYS Viewer。它能直接打开AVZ格式的模型和结果文件，不用启动主程序。
但是，原生Viewer没法集成到我们二次开发的业务流程里。今天就教大家一个硬核二次开发技巧：把ANSYS Viewer嵌入自定义UI界面，打造专属的仿真结果查看平台！
一、先搞懂基础：AVZ文件与ANSYS Viewer
在动手开发之前，我们得先把两个核心工具的用法摸透。
1. 什么是AVZ文件？怎么导出？
AVZ是ANSYS专属的轻量化模型文件格式。它能同时打包三维几何模型和仿真结果数据。
导出路径特别简单：打开ANSYS Mechanical，在模型树选中需要导出的内容，直接用Export功能就能生成AVZ文件。
外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传
2. ANSYS Viewer核心功能，够用又好用
ANSYS Viewer是基于Web GL的三维查看器，它的优点就是轻量化、零门槛。
- 无需安装ANSYS主程序，双击就能打开AVZ文件
- 支持模型平移、旋转、缩放，还能生成爆炸图查看装配结构，比如铰链四杆机构的零件配合关系一目了然
- 鼠标悬停在模型任意点位，就能直接显示该位置的仿真结果数值
3. ANSYS Viewer安装指南（超简单）

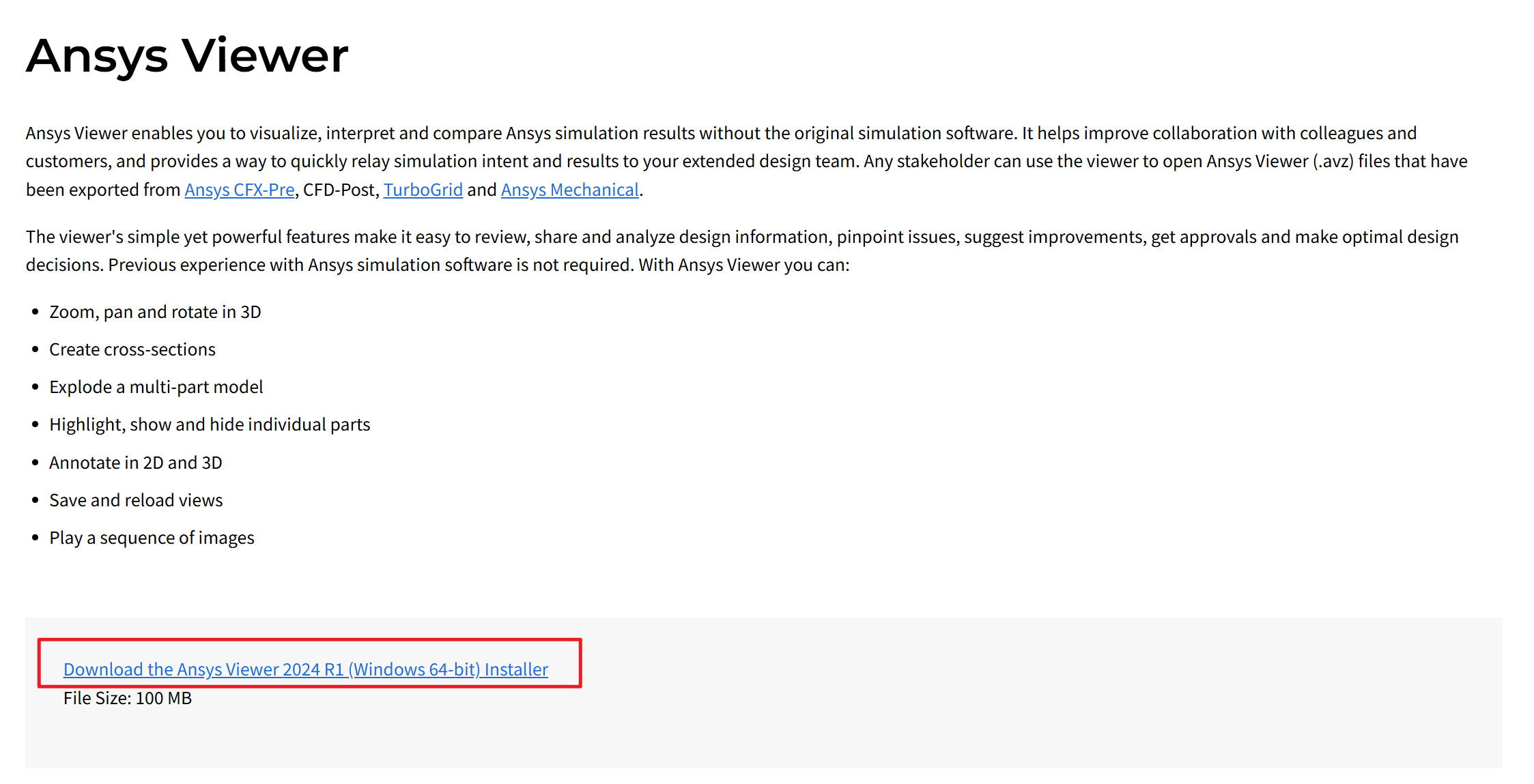

(1) 去ANSYS官方网站下载2024 R1版本安装包（Windows 64-bit）

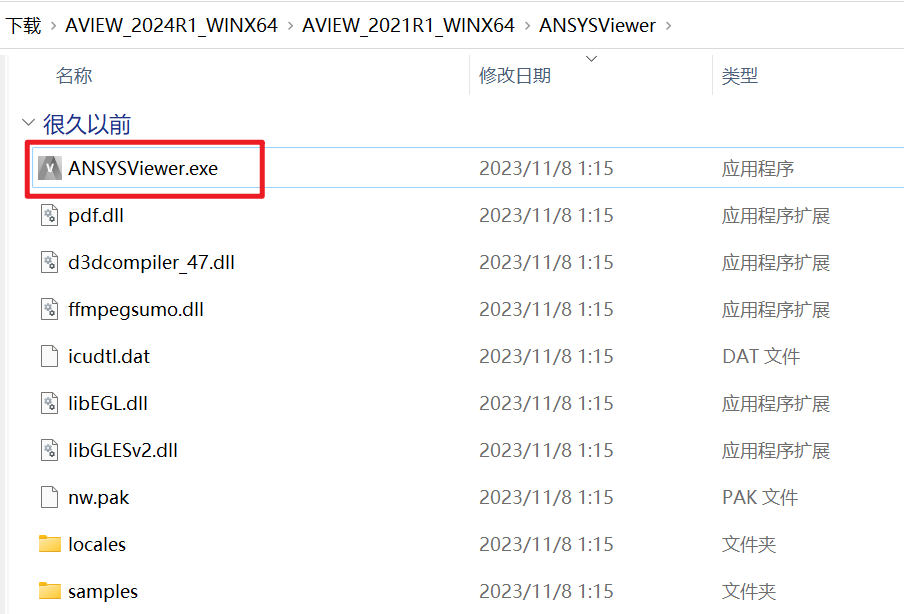

(2) 解压压缩包到指定位置，解压、运行ANSYSViewer.exe

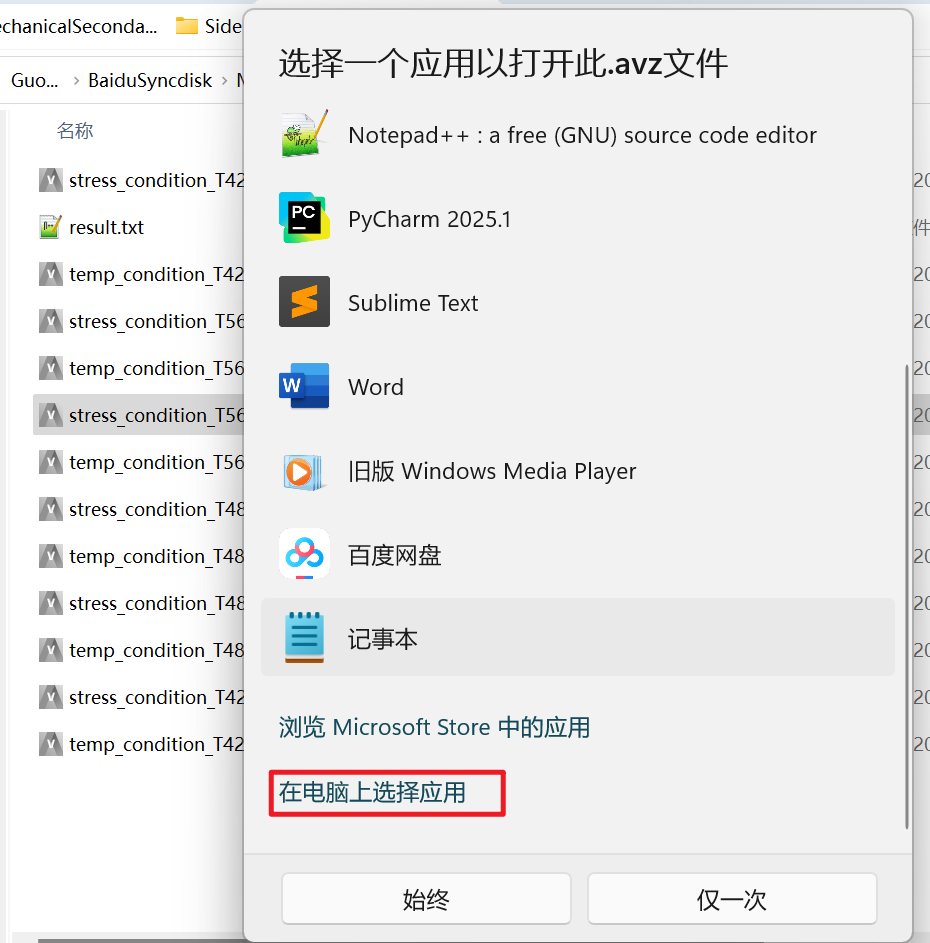

(3)选择以ANSYSViewer.exe打开 AVZ文件
二、为什么要做二次开发？嵌入UI的刚需场景
原生的ANSYS Viewer虽然好用，但在工程实战中还是不够灵活，无法根据企业需求定制功能按钮，更无法和我们的项目管理、数据归档流程结合。
我们的二次开发目标很明确：打造一个集文件选择、模型查看、结果分析于一体的定制化工具。
实现思路也不复杂：用Python+PySide6搭建UI界面，通过调用外部进程启动ANSYS Viewer，再把Viewer窗口嵌入到我们的自定义界面中。
三、核心实战：代码逐行拆解，小白也能看懂
接下来就是最关键的代码环节，我们会把核心逻辑拆解开，确保大家能跟着复现。
1. 环境准备：先装这两个库
开发前需要安装两个Python库，直接用pip命令：
pip install PySide6 pywin32
- PySide6：用来搭建我们的自定义UI界面
- pywin32：用来操作Windows窗口句柄，实现Viewer嵌入功能

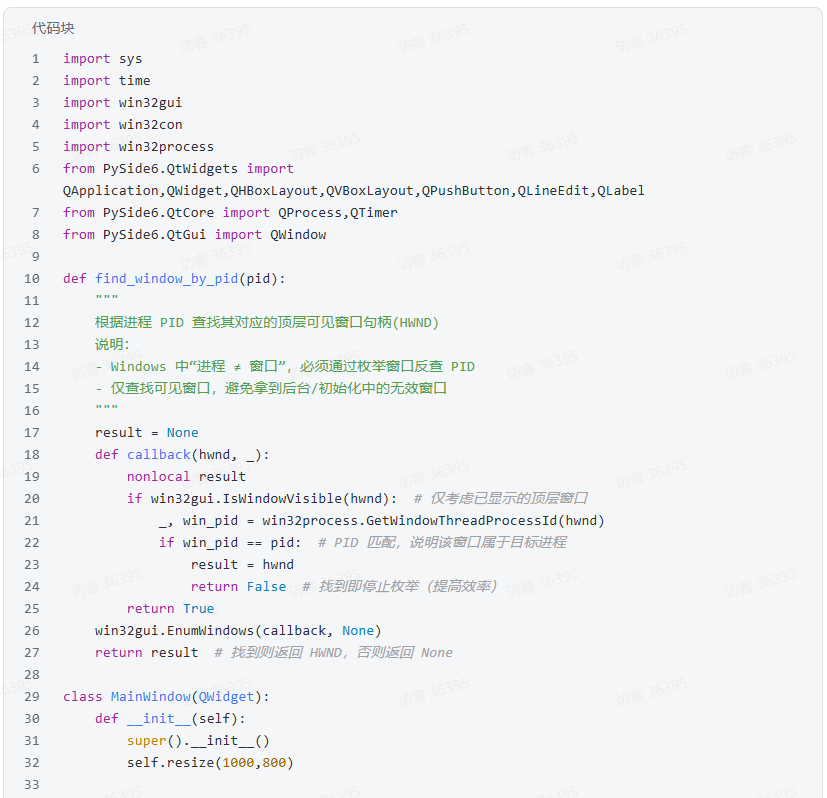

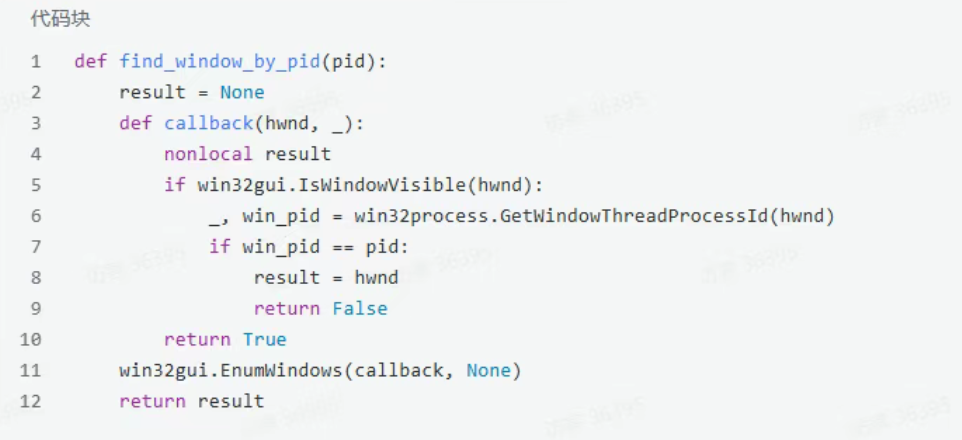

2. 关键函数解析：find_window_by_pid
这个函数是实现窗口嵌入的核心，作用是根据进程PID找到对应的Viewer窗口句柄。具体思路为，枚举所有可见窗口，再反查窗口对应的PID，才能精准定位到Viewer窗口。
3. 主窗口类开发：界面布局+核心逻辑
主窗口类MainWindow是我们整个工具的载体，主要分为界面布局和核心方法两部分。

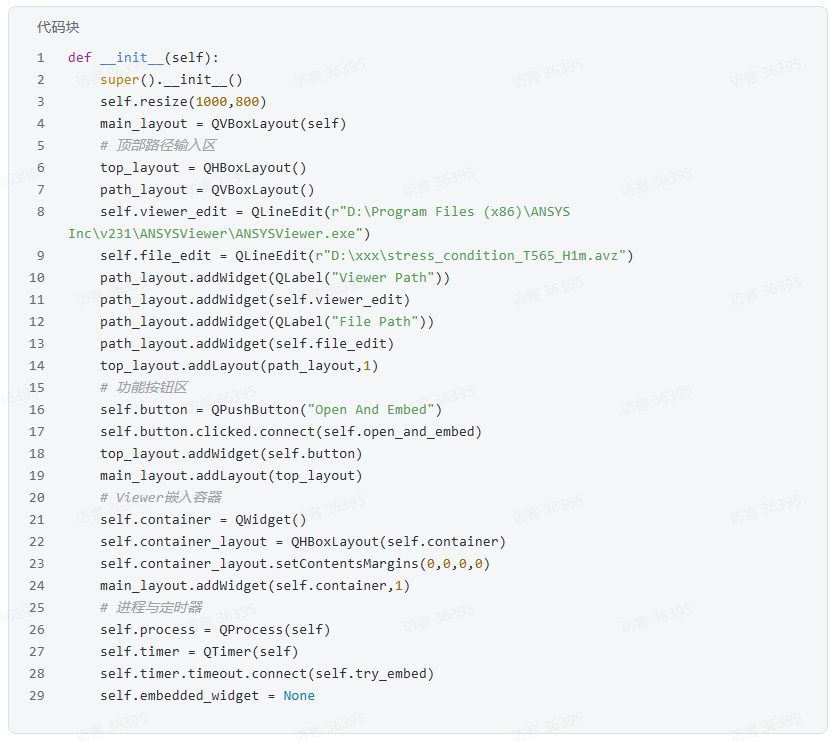

（1）界面布局：简单又实用
在__init__初始化函数中，我们完成了整个自定义 UI 界面的搭建，界面结构清晰地分为三个核心区域：
-
路径输入区，通过两个输入框分别填写 ANSYS Viewer 的程序安装路径和 AVZ 文件的本地存储路径，为启动 Viewer 和加载模型提供基础参数。
-
功能按钮区，仅设置了一个 “Open And Embed” 按钮，点击该按钮即可触发后续的 Viewer 启动与嵌入逻辑。
-
窗口容器区，作为专门承载嵌入后的 Viewer 窗口的区域，是实现界面整合的关键载体。
除了界面布局的定义，初始化函数中还创建了进程（QProcess）与定时器（QTimer）两个核心组件。
其中，进程对象用于启动外部的 ANSYS Viewer 程序，实现独立进程的调用与管理；定时器则负责周期性触发try_embed方法，轮询检测 Viewer 窗口是否创建就绪。
通过进程与定时器的配合，能够解决 “进程启动≠窗口就绪” 的问题，精准捕捉 Viewer 窗口的创建时机，确保窗口嵌入操作在合适的时机执行，避免因窗口未初始化完成导致的嵌入失败，让整个嵌入流程更稳定、更可靠。
（2）核心方法：三步实现嵌入

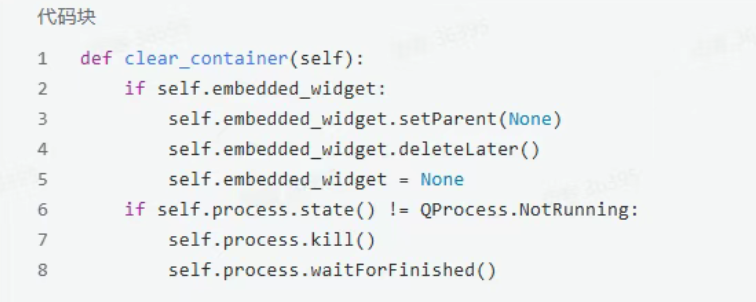

第一步：clear_container ——清理旧窗口，避免残留
这个方法用来处理多次点击按钮的情况，防止旧的Viewer窗口和进程占用资源。

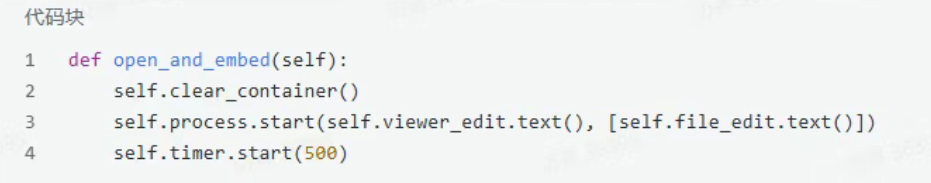

第二步：open_and_embed ——启动进程，开始轮询
点击按钮后，先清理旧窗口，再启动Viewer进程，最后开启定时器轮询窗口状态。
这里要注意：process.start()只是启动了进程，不代表Viewer窗口已经创建，所以需要定时器周期性检测。
第三步：try_embed ——核心嵌入逻辑，一步到位
这是整个程序的灵魂方法，实现了“找窗口→隐藏原生窗口→嵌入→显示”的完整流程。

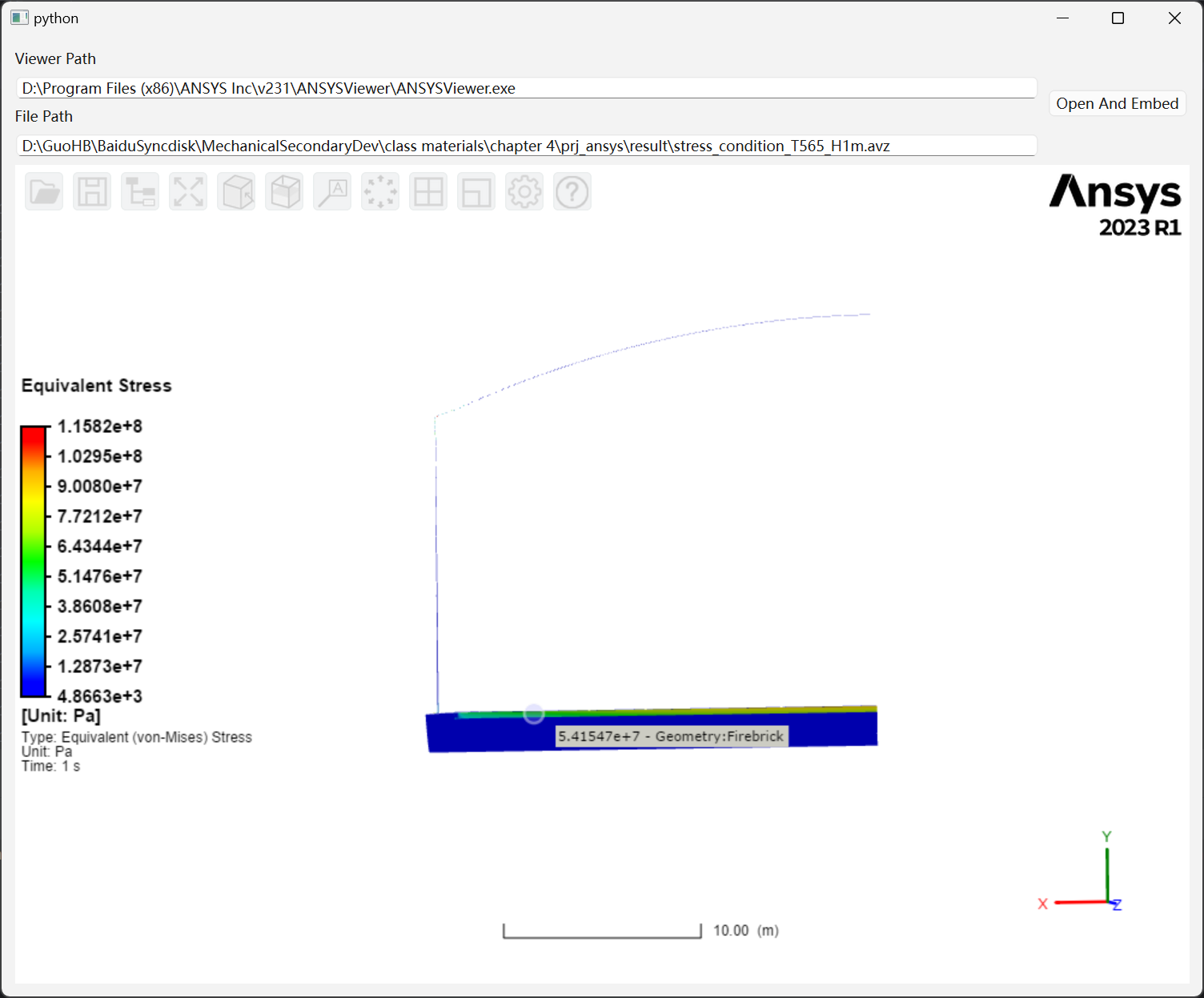

4. 运行代码，看效果！
把完整代码保存为.py文件，直接运行：

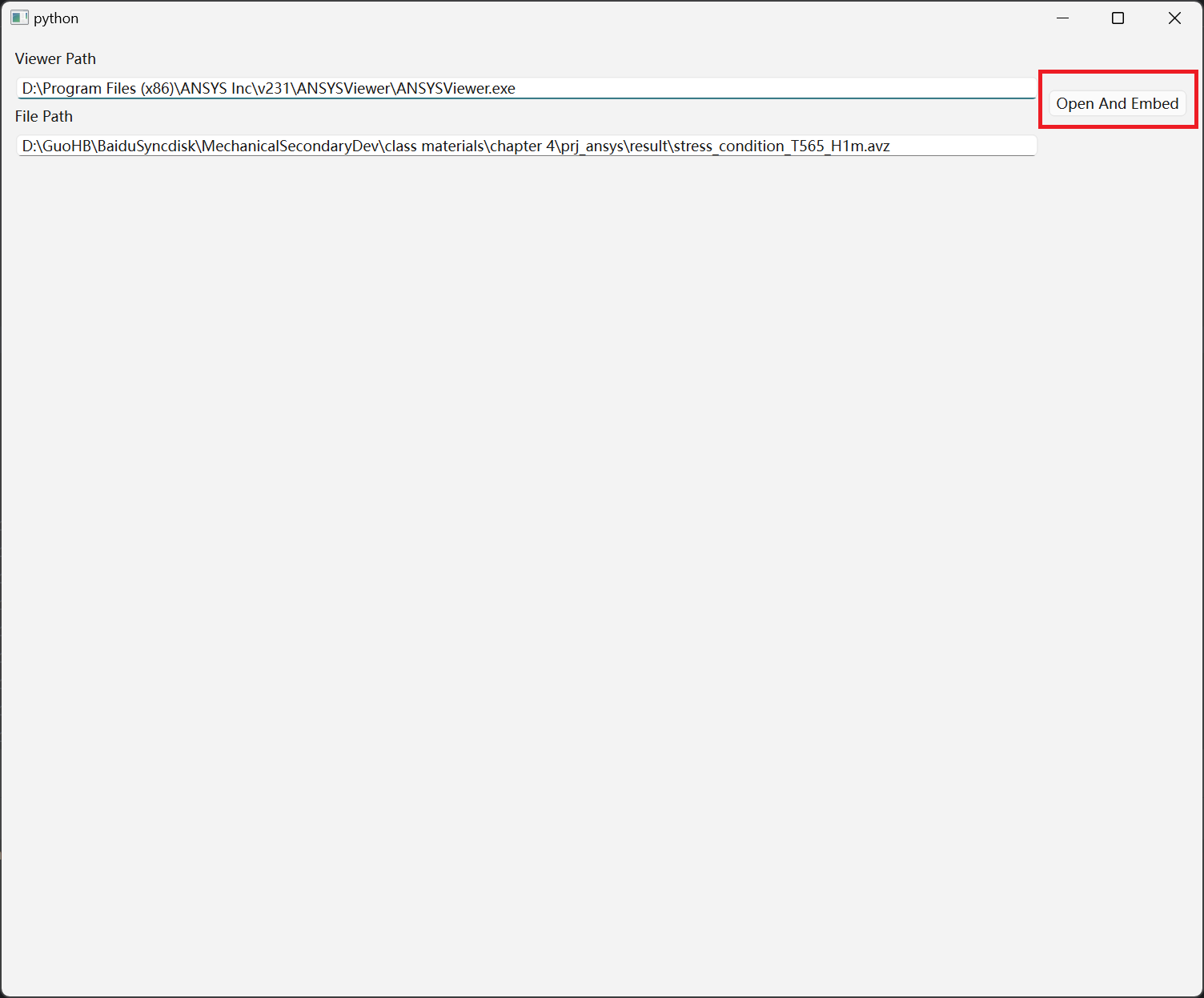

1、确认viewer_edit和file_edit里的路径是你本地的正确路径，如下图所示
2、点击“Open And Embed”按钮
3、等待2秒左右，你会看到ANSYS Viewer窗口嵌在自定义UI里！模型的平移、旋转、结果查看功能，和原生Viewer完全一致。
四、总结与拓展：二次开发的价值不止于此
通过这个小案例，我们实现了一个看似复杂的功能，但核心代码其实只有几十行。这就是ANSYS二次开发的魅力：用低成本的Python代码，解决高价值的工程问题。
在完成 ANSYS Viewer 嵌入自定义 UI 的基础功能后，还能基于这个框架进一步拓展实用功能，让工具更贴合工程实战需求。比如，增加多文件批量加载功能，支持同时打开多个 AVZ 模型并实现对比查看，方便工程师快速比对不同工况下的仿真结果；还能基于ANSYS Viewer的功能，在模型上直接添加工程注释、关键尺寸或问题标注，提升结果沟通的效率。
写在最后
其实ANSYS二次开发不用追求“高大上”，从实际工程需求出发，用几行代码解决一个具体痛点，就是最实用的开发。比如这个工具，看似简单，却能让工程师从重复的手动操作中解放出来，把时间花在更核心的仿真分析上——这正是二次开发的核心意义。
