IDC机房运维实操-服务器导轨分类、安装、拆卸（含Dell PowerEdge系列R740、R640及惠普等等）
一、服务器导轨的分类
1. 固定导轨（Static Rails）
- 特点：通过螺丝直接固定在机架和服务器上，结构简单，但安装后不可滑动，需完全拆卸才能移动服务器。
- 适用场景：对稳定性要求高、不频繁移动服务器的环境。
2. 滑动导轨（Sliding Rails）
- 特点：支持服务器在机架内推拉，通常配有快速释放机制（如锁定杆或按钮），便于维护时拉出服务器。
- 子类型：
- 方形导轨：常见于Dell PowerEdge系列（如R740），通过螺丝固定机架，滑轨设计便于推拉。
- L型导轨：如HP ProLiant DL380 Gen10，通过卡扣或锁定杆固定，适合紧凑型机柜。
- 滑轨式导轨：如Lenovo ThinkSystem SR650，采用伸缩滑轨设计，支持全扩展。
3. 伸缩导轨（Telescopic Rails）
- 特点：支持服务器完全拉出机架，便于维护，通常分为两段或三段式结构，需对齐机架孔位安装。
二、各类导轨的安装与拆卸方法
1. 固定导轨
- 安装步骤：
1. 对齐机架孔位，将导轨前后端插入机架立柱。
2. 使用螺丝刀或扳手拧紧固定螺丝，确保导轨与机架紧密贴合。
3. 将服务器放置在导轨上，通过底部螺丝固定至导轨。
- 拆卸步骤：
1. 关闭服务器并断开电源。
2. 拧松服务器底部与导轨连接的螺丝，取下服务器。
3. 逆序拆除导轨与机架固定的螺丝。
2. 滑动导轨
- 安装步骤：
1. 将导轨分为内外两部分，内轨固定在服务器两侧，外轨固定在机架上。
2. 对齐机架孔位，用螺丝固定外轨，并确保滑轨锁扣处于解锁状态。
3. 将服务器内轨对准外轨槽，缓慢推入直至锁定。
- 拆卸步骤：
1. 解锁滑轨的锁定杆或按钮，将服务器拉出至最大位置。
2. 拆卸外轨与机架的固定螺丝，或通过快速释放机制取下导轨。
3. 伸缩导轨
- 安装步骤：
1. 拉伸导轨至最大长度，对齐机架前后立柱的孔位。
2. 使用螺丝固定导轨两端，并安装支撑杆（如有需要）以增强稳定性。
3. 将服务器滑入导轨，检查滑动是否顺畅。
- 拆卸步骤：
1. 拉出服务器至完全脱离机架，松开导轨末端的固定螺丝。
2. 按压导轨伸缩段的卡扣，逐段收缩后取出。
三、Dell PowerEdge系列-R740导轨实操
这里详细介绍下Dell PowerEdge系列-R740导轨（滑动伸缩导轨）：

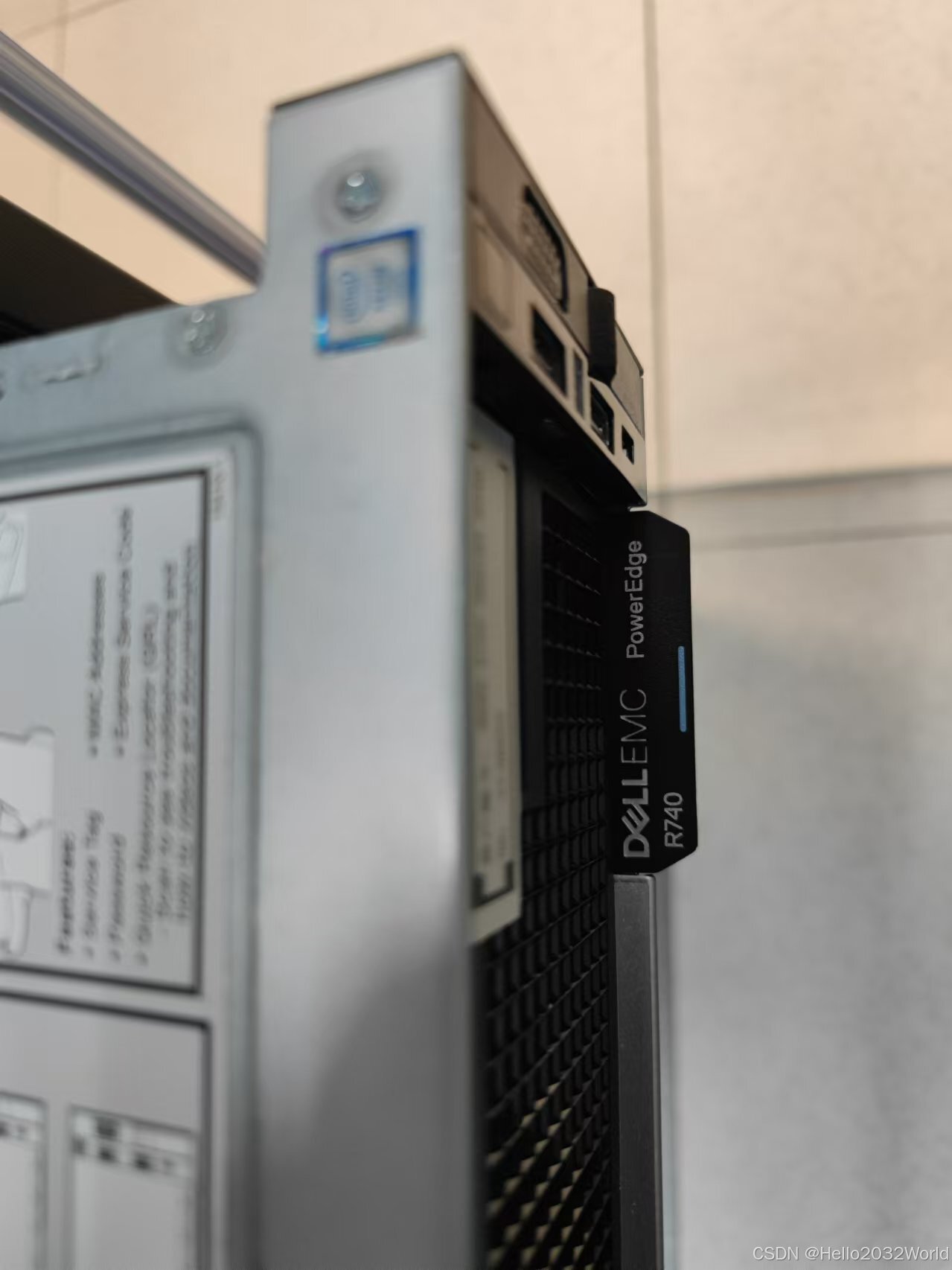

R740是2U的服务器，一般需要2个人一起上架下架，低U位安装拆卸也可以1个人。
2.1、首先从全貌上看R740导轨也可以三段式抽出，左右两边各有4个固定槽位，总计8个固定槽位。

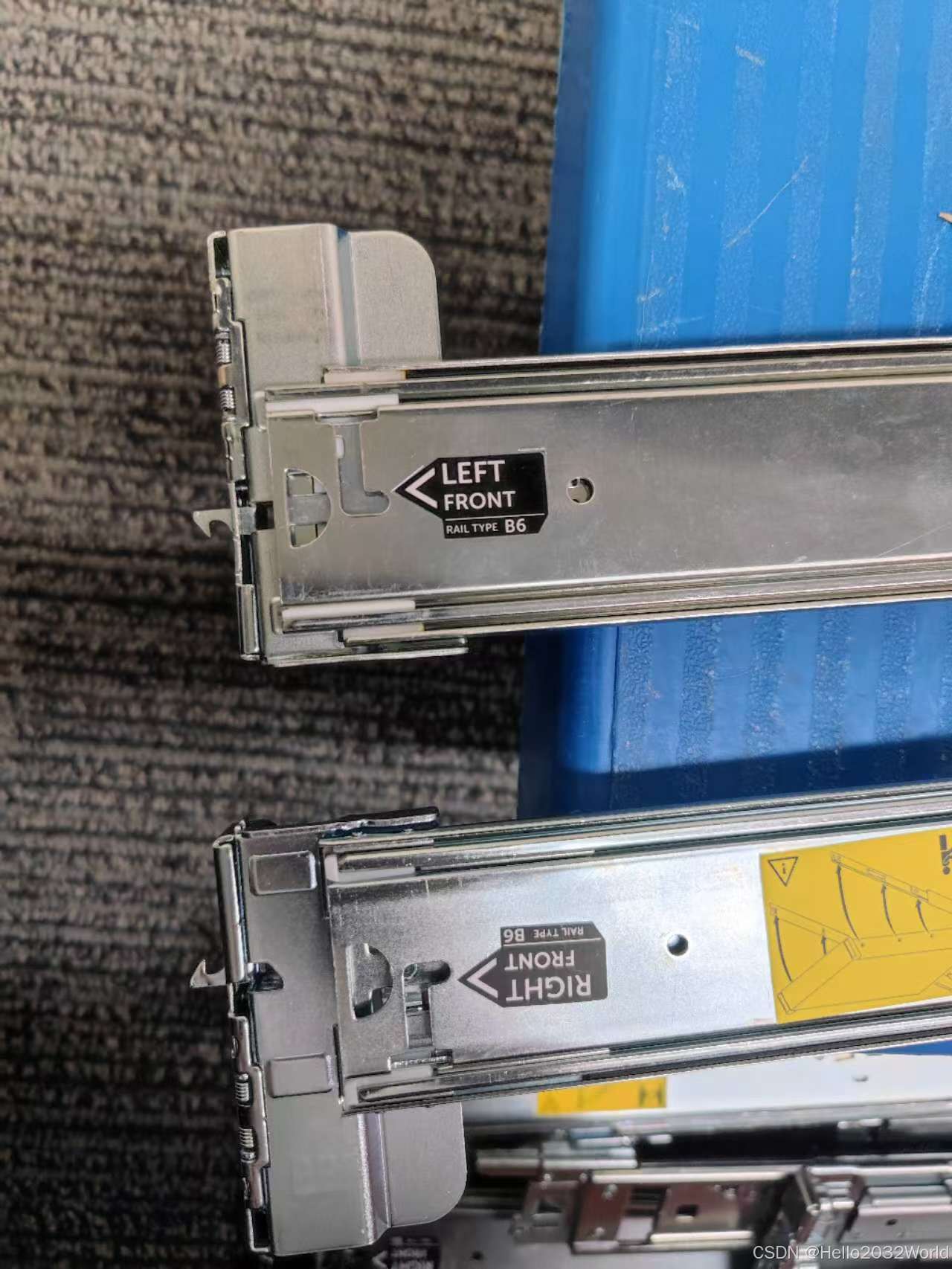

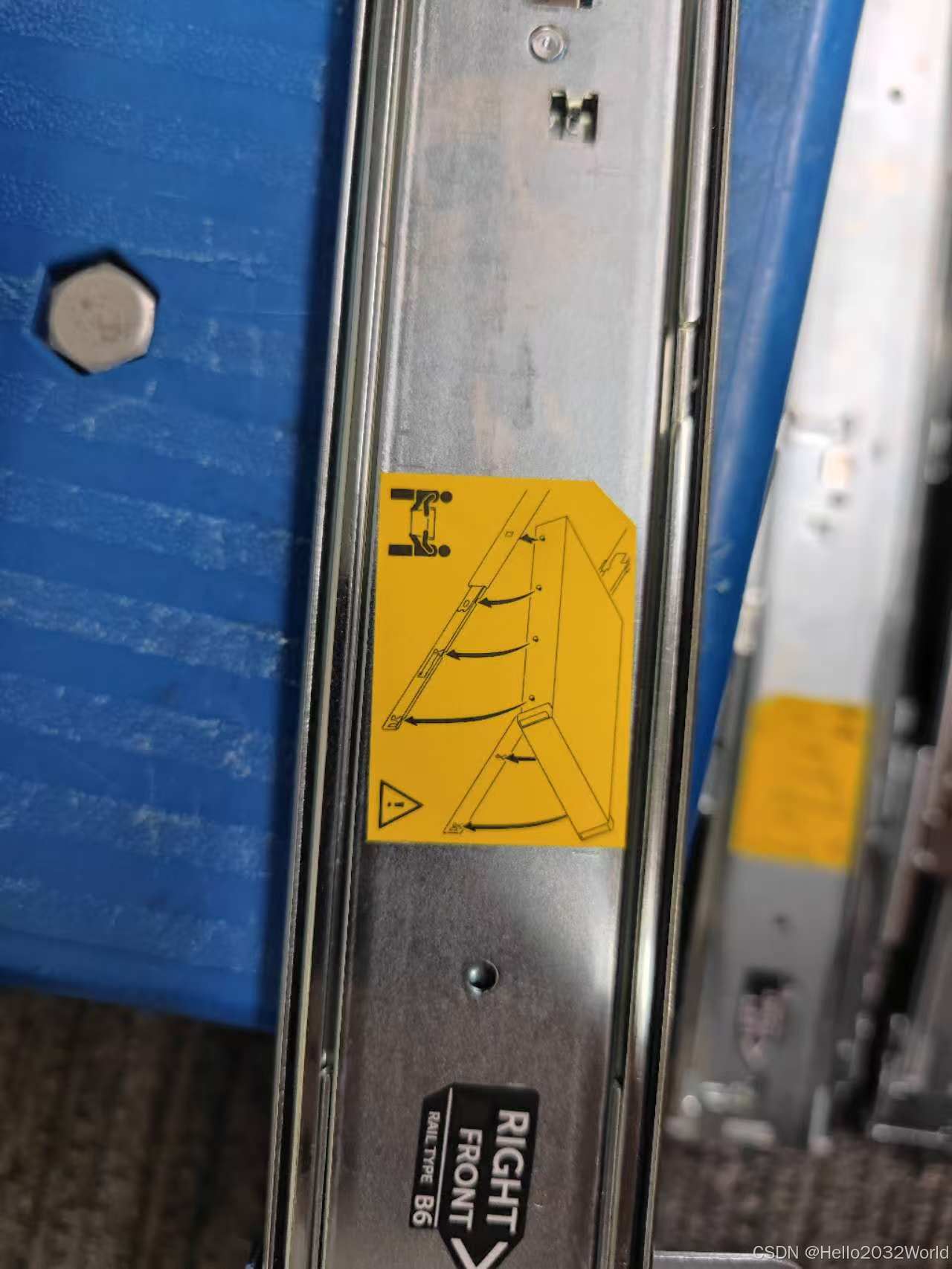

2.2、其次要清楚导轨的左右和前后：left左，right右；有front标识的就是前，没有就是后。
伸出来的小倒勾是勾R740服务器的.
2.3、安装导轨。先将导轨固定到机柜，观察机柜四根立柱，明确服务器及导轨要安装的具体U位。

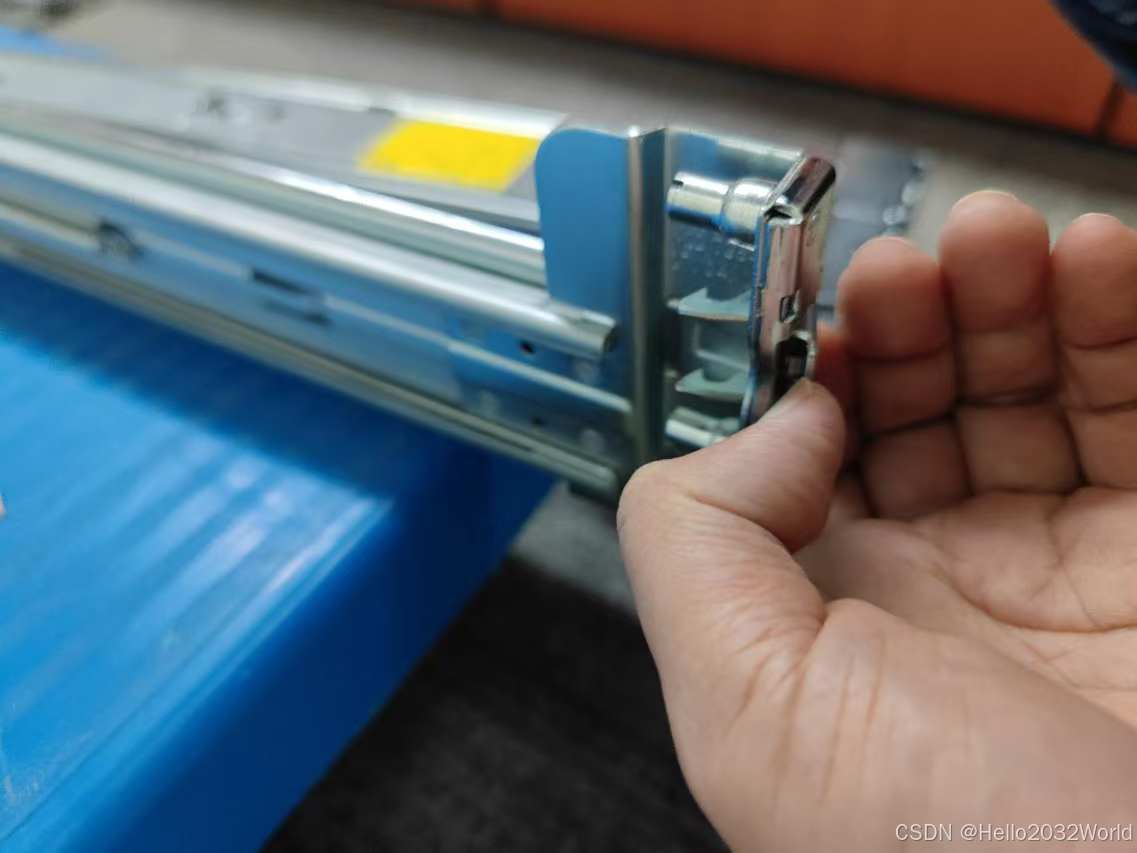

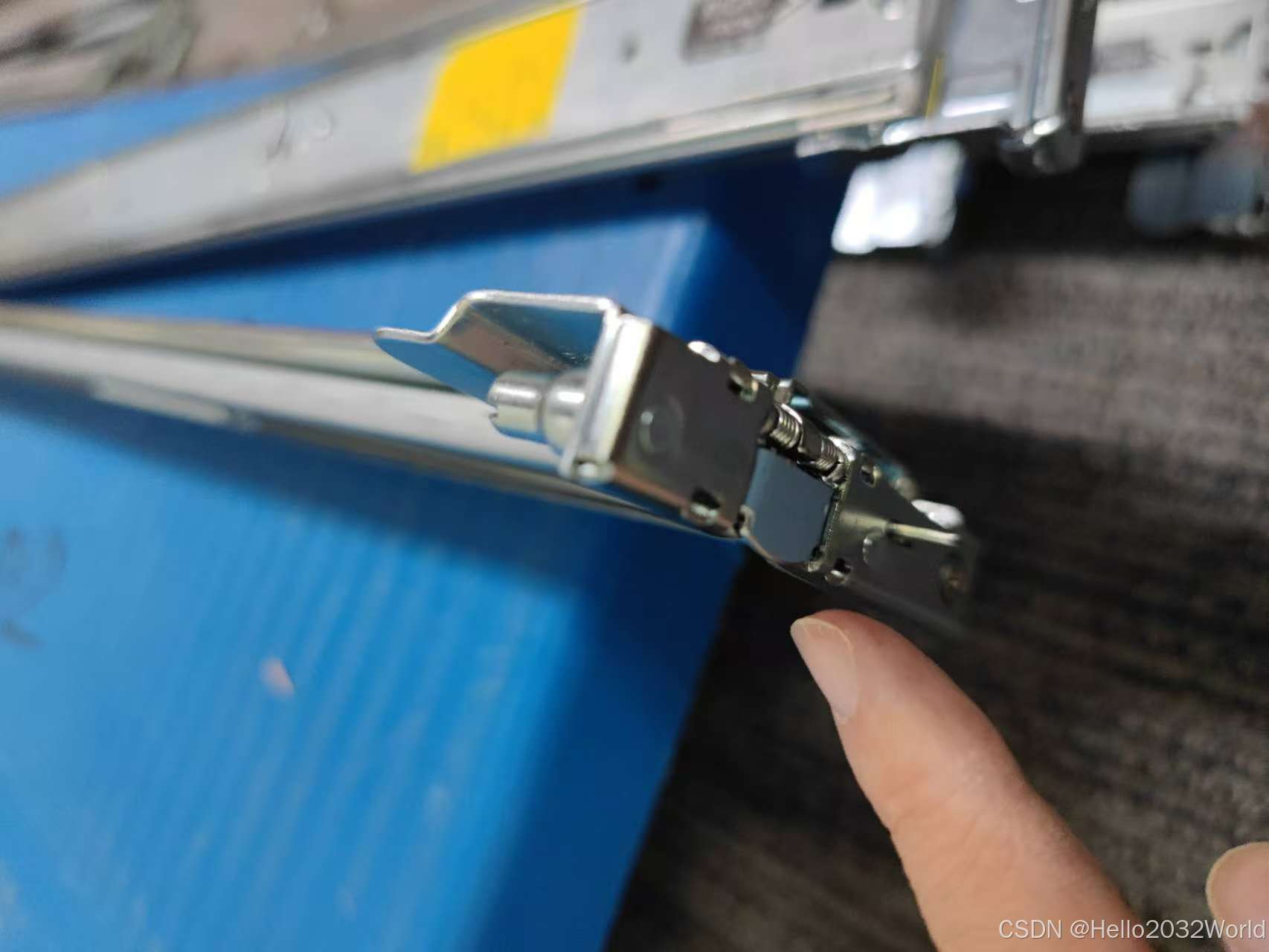

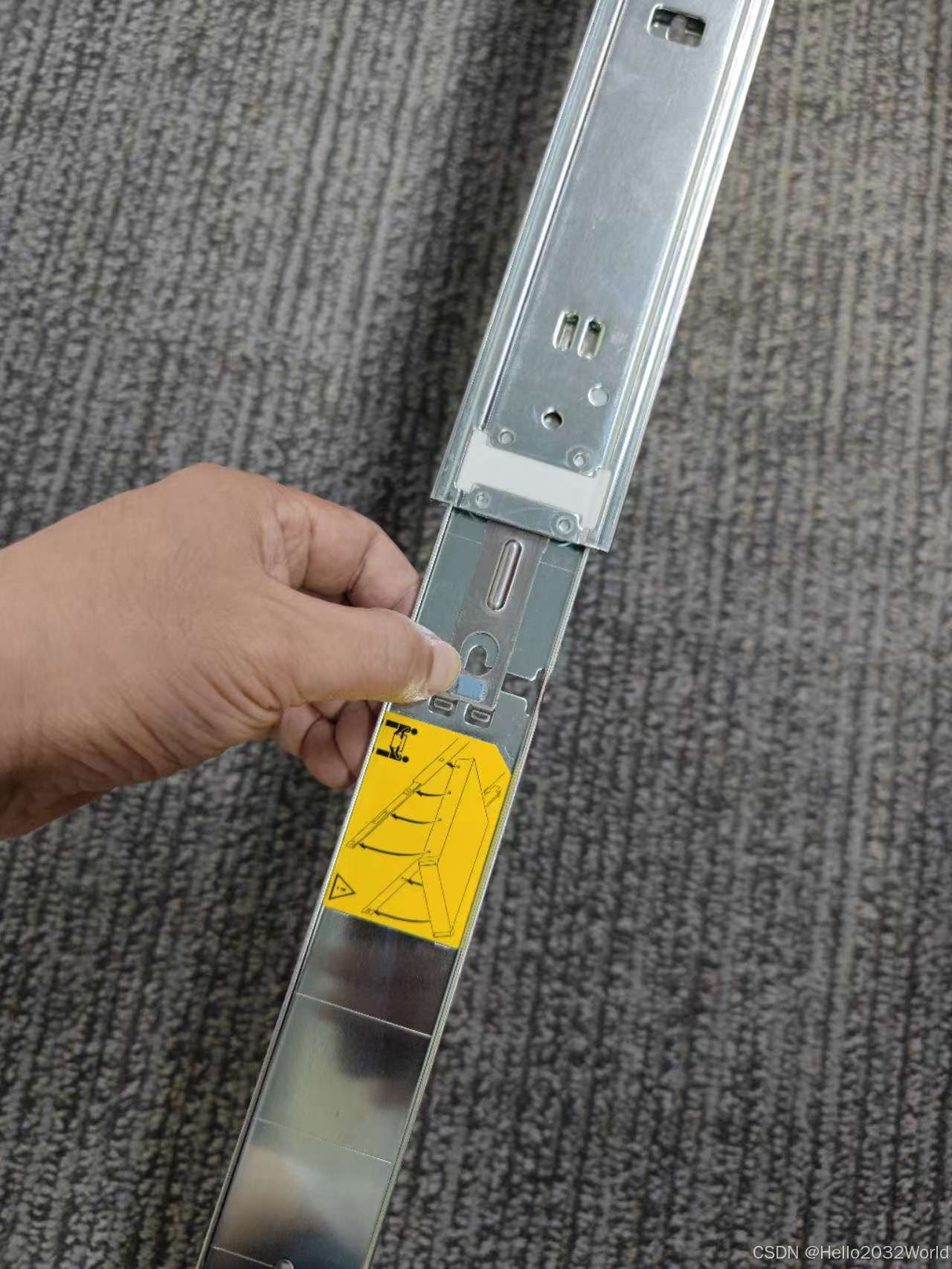

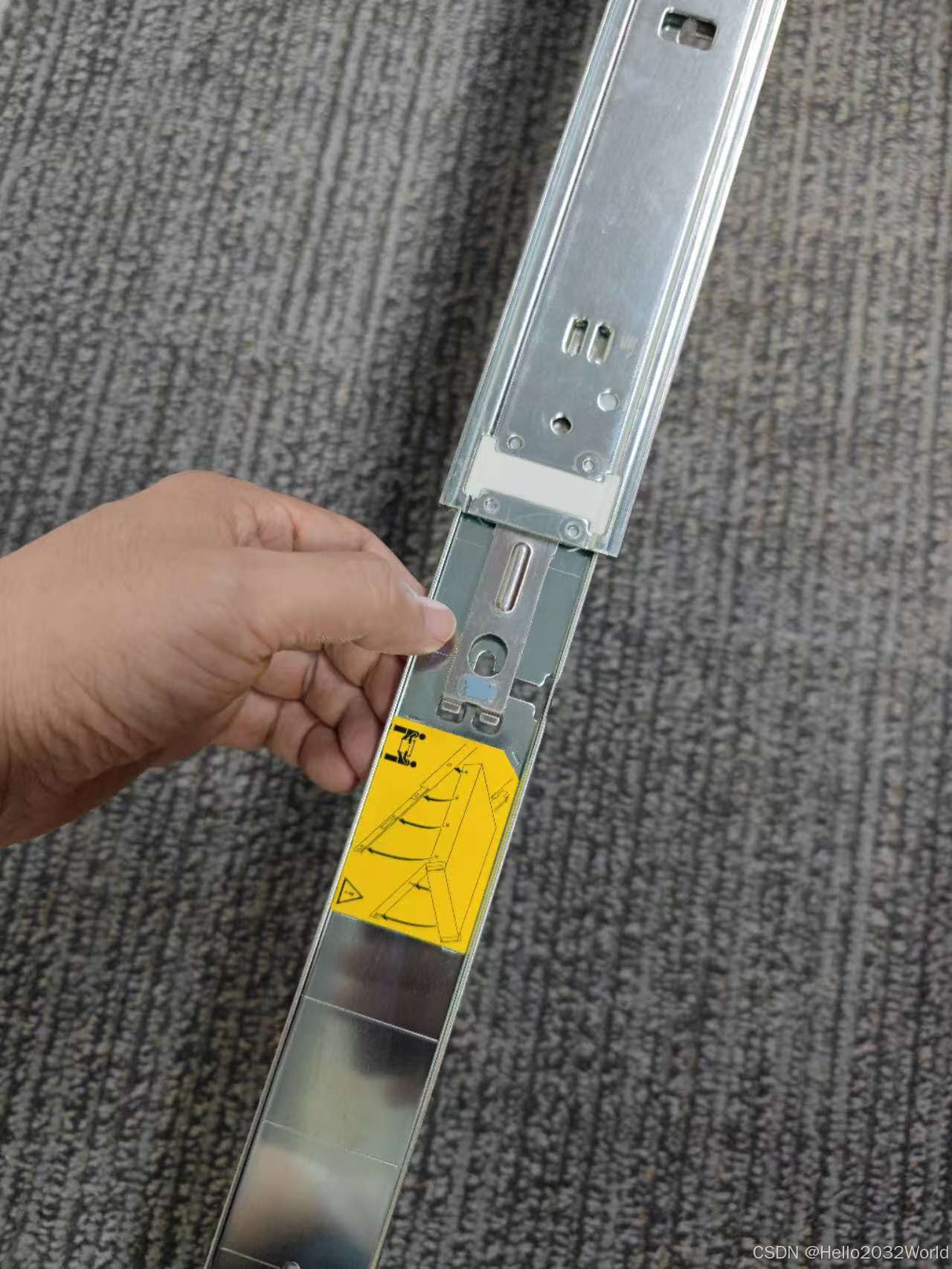

以上2图的导轨拆卸卡扣，在上架导轨的时候会自动扣住3-4孔（1U3个孔，2U6个孔），下架导轨的时候需要如图2所示把倒钩抠出来。

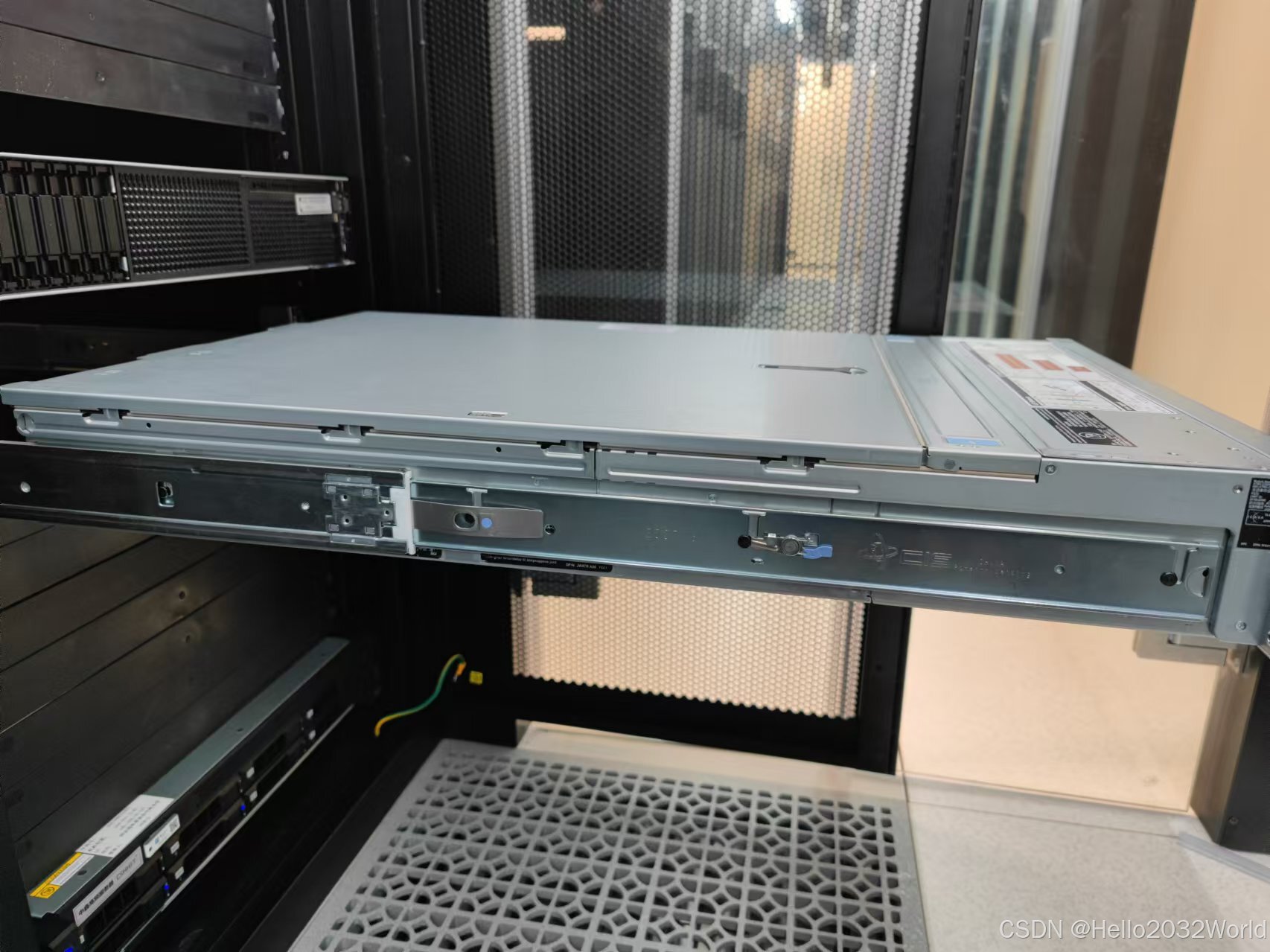

2.4、安装服务器。安装好导轨后，将服务器正确放置到导轨上，

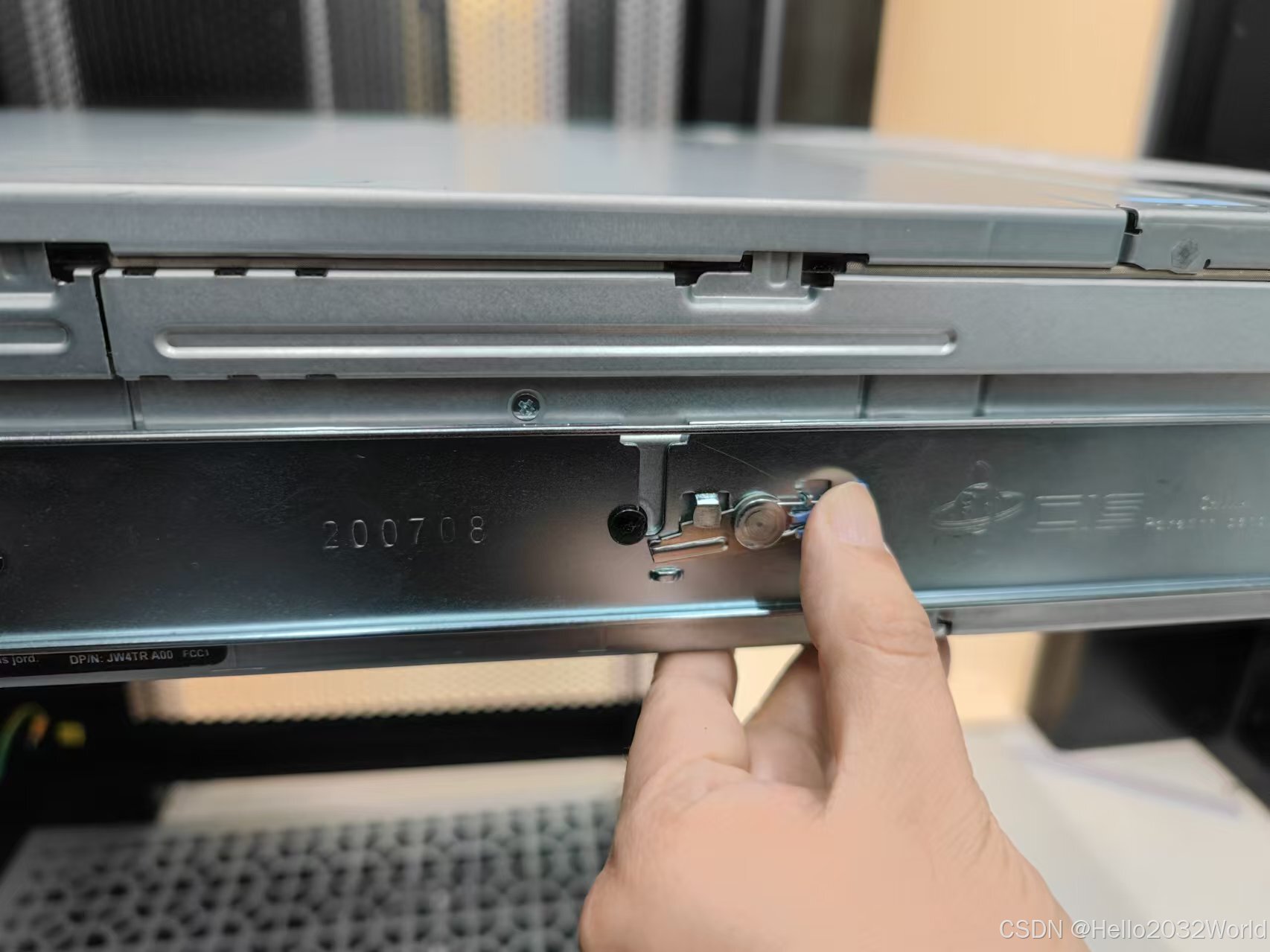

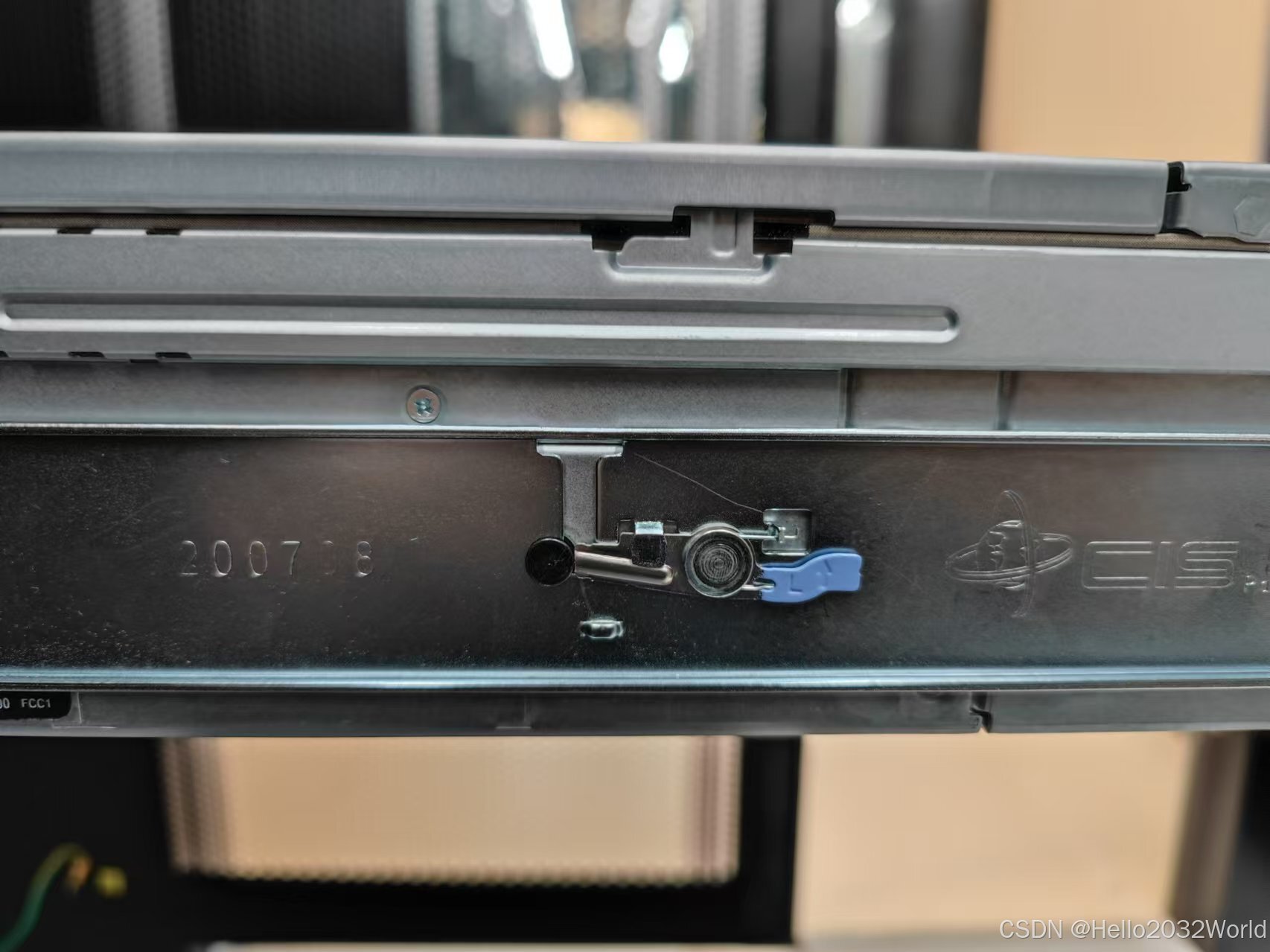

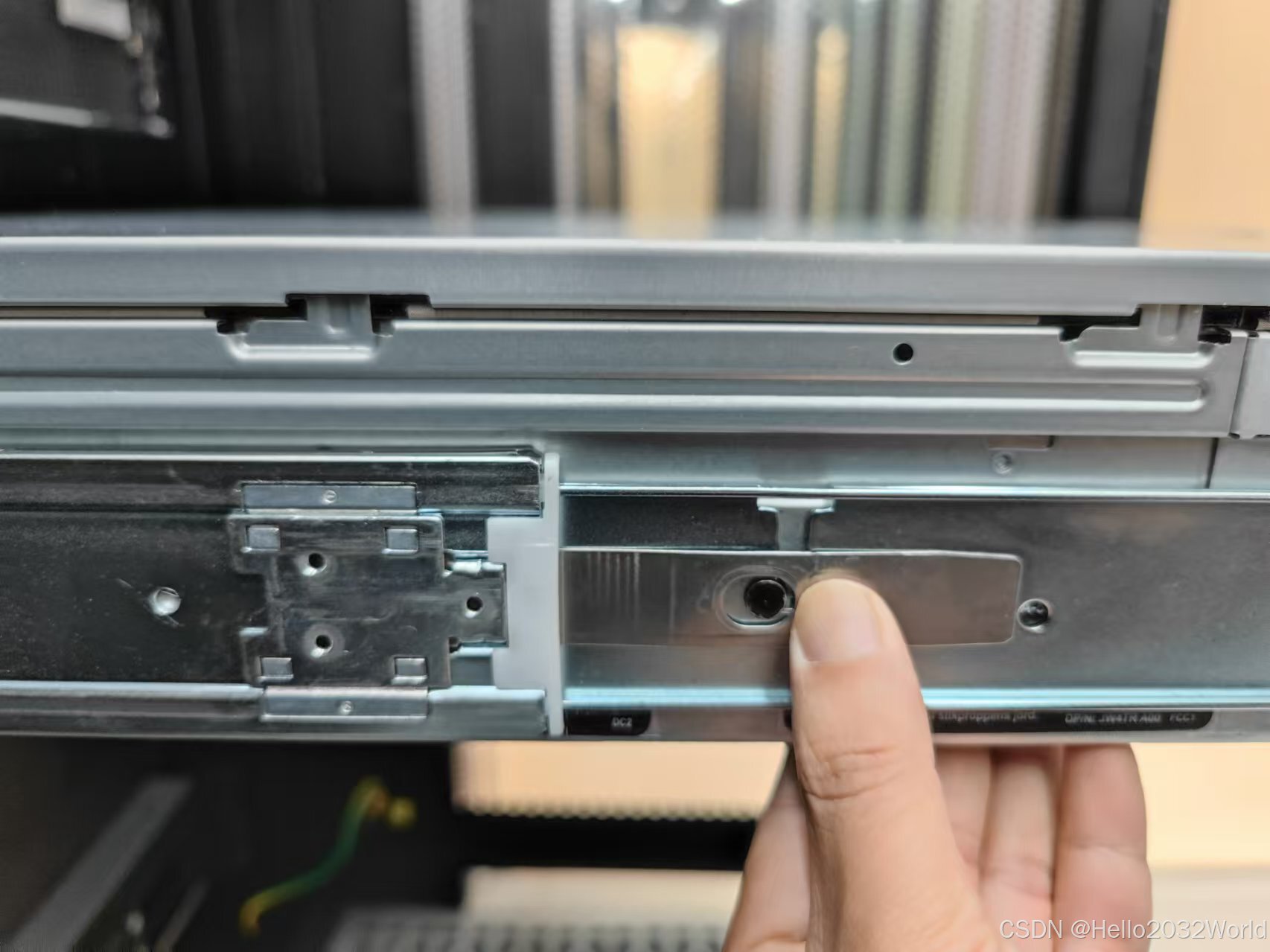

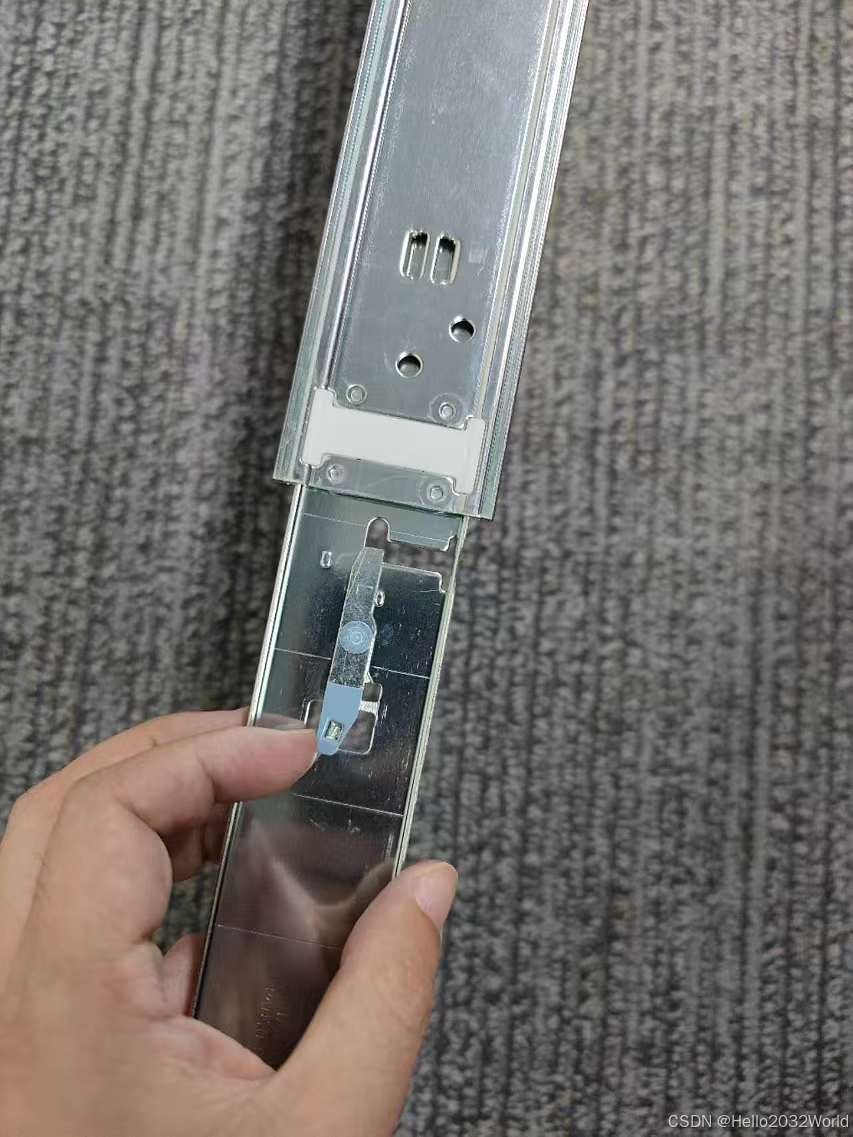

以上4图是导轨的第三段，安装服务器的时候因为服务器重力会自动放开扣上，并且将服务器上的小圆柱固定在里面。拆卸服务器的时候需要按图2方向将小圆柱释放，以此解开服务器的固定。

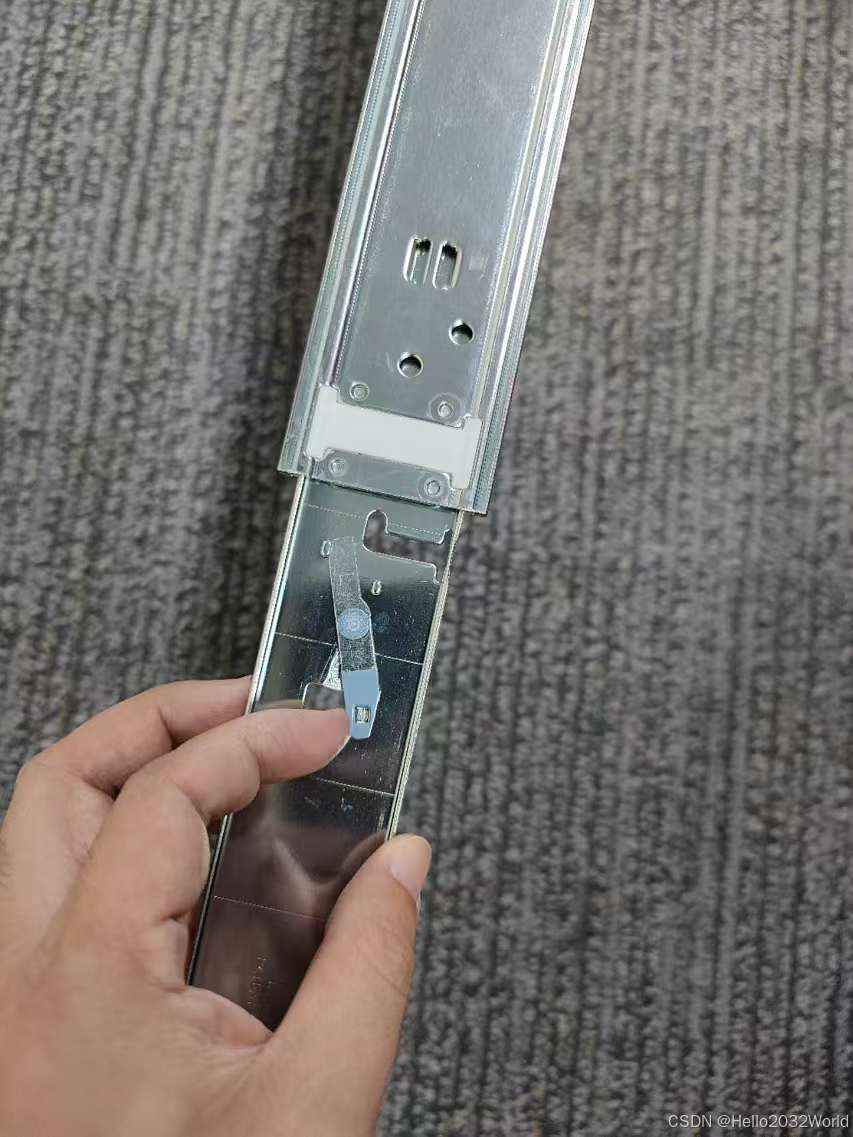

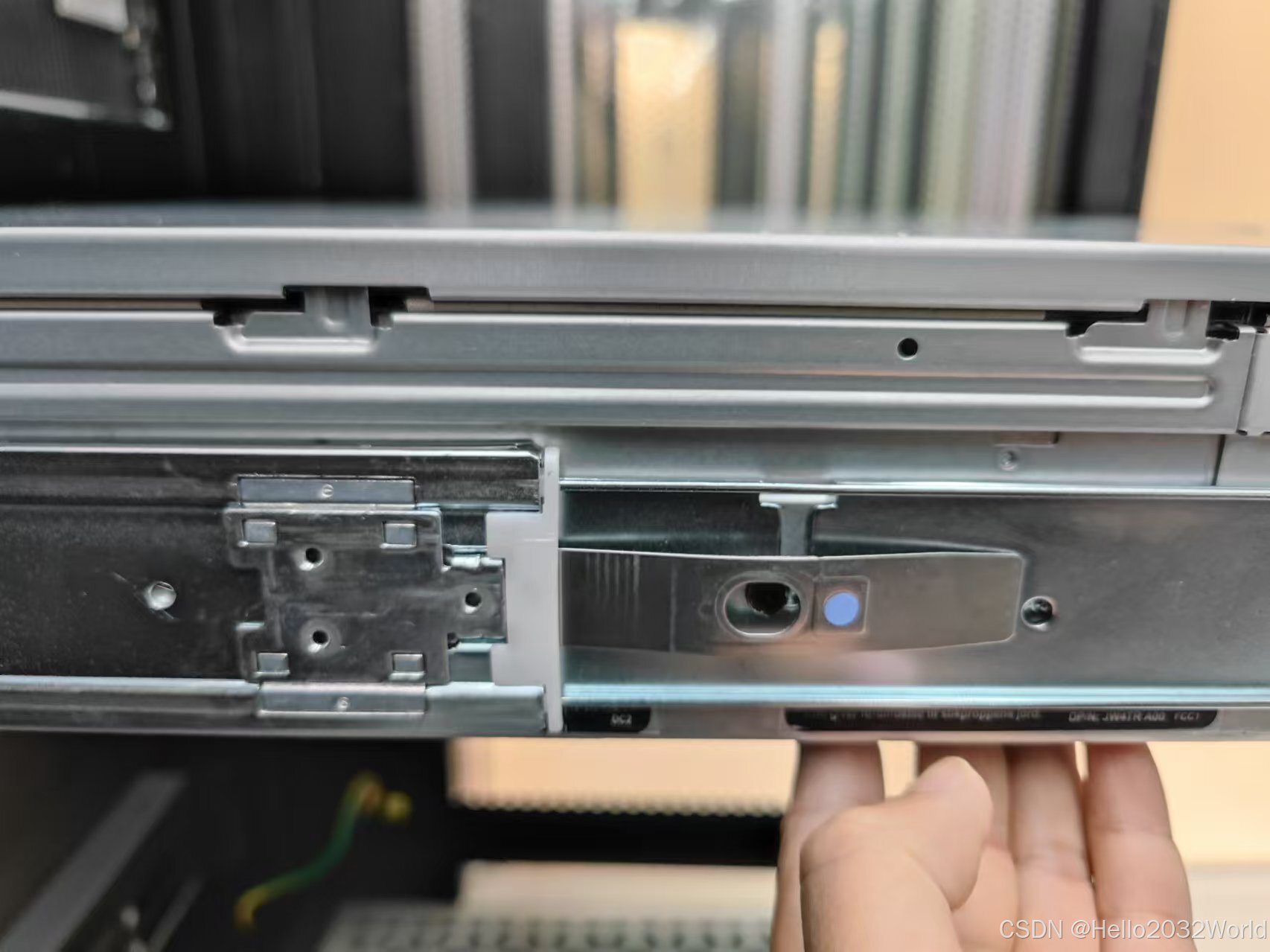

以上4图是导轨的第二段，安装好服务器后，推入第二段需要像图2一样按下铁片（拉出第二段，铁片会自动弹出）。
总结一下全过程：
安装：先按照要求将导轨安装到固定U位，然后拉出导轨的三段，放上服务器放在8个固定槽中卡住，然后依次推入第三段、第二段，最后将整个服务器推入到机柜中。
拆卸：先将服务器拉出，拉到第三段为止，拆卸服务器（注意上面提到的几个卡扣），向上抬出服务器。然后拆卸导轨，按下导轨拆卸卡扣即可。
四、注意事项
1. 安全操作：
- 断电并佩戴防静电手环，避免静电损坏组件。
- 重型服务器需多人协作，防止跌落。
2. 兼容性检查：
- 确保导轨与服务器型号、机架尺寸匹配，参考厂商手册确认兼容性。
3. 维护建议：
- 定期清洁导轨灰尘，检查螺丝松紧度，及时更换变形或损坏的导轨。
通过合理选择导轨类型并规范操作，可提升服务器安装效率并保障设备安全。具体操作细节建议参考厂商文档（如Dell、HP或Lenovo的安装指南）。
