FreeRTOS 学习笔记
FreeRTOS 学习笔记
开篇引言
FreeRTOS作为轻量级实时操作系统，广泛适配物联网、工业控制、消费电子等嵌入式场景，本文聚焦FreeRTOS通用核心，整合概念，助力快速掌握核心逻辑和实操方法。
核心概念
掌握核心概念是FreeRTOS实操的基础，以下表格按“概念-定义-关键特性-通用场景”整理。
| 概念名称 | 核心定义 | 关键特性 | 通用应用场景 |
|---|---|---|---|
| RTOS（实时操作系统） | 为嵌入式系统设计的操作系统，能按优先级或时间约束响应外部事件，保证任务在规定时间内完成，区别于裸机开发 | 任务调度、实时响应、资源管理，轻量级适配嵌入式硬件 | 多任务并行处理、对响应时间有严格要求的场景（工业控制器、智能家居网关、车载终端） |
| 任务（Task） | FreeRTOS中最小的执行单元，本质是独立的函数，拥有专属堆栈和优先级，由调度器管理执行顺序 | 独立运行、可被抢占/挂起/恢复，与其他任务共享硬件资源 | 功能拆解为独立任务（传感器采集、数据处理、网络上报） |
| 空闲任务（Idle Task） | 调度器启动时自动创建的系统任务，优先级为0（最低），是系统无就绪任务时唯一运行的任务 | 优先级固定为0、不可删除，可自定义钩子函数（Idle Hook） | 释放动态删除任务的内存（需开启configSUPPORT_DYNAMIC_ALLOCATION）、低优先级后台清理、系统状态监控 |
| 任务控制块（TCB） | 每个任务的核心数据结构，存储任务优先级、堆栈指针、状态、句柄、通知值等关键信息 | 系统自动维护（动态创建）/手动分配（静态创建），是任务调度的核心依据 | 内核底层调度 |
| vTaskDelay vs vTaskDelayUntil | 两种任务延时API：vTaskDelay是相对延时（从调用时刻开始延时），vTaskDelayUntil是绝对延时（按固定周期执行） | 相对延时受任务调度影响，绝对延时保证固定执行周期 | vTaskDelay（非周期性任务，如按键响应后延时）；vTaskDelayUntil（周期性任务，如100ms固定周期采集传感器） |
| 任务状态（就绪态/运行态/阻塞态/挂起态） | 任务生命周期的四种状态：就绪（等待调度）、运行（正在执行）、阻塞（等待事件/时间）、挂起（被动暂停） | 状态可切换，调度器仅选就绪态任务执行，阻塞/挂起不占CPU | 任务等待串口数据（阻塞）、手动暂停任务（挂起）、高优先级抢占低优先级（就绪→运行） |
| 概念名称 | 核心定义 | 关键特性 | 通用应用场景 |
|---|---|---|---|
| 任务调度器 | FreeRTOS内核核心组件，负责根据调度策略选择就绪态中最高优先级任务执行，是任务切换的核心逻辑 | 可抢占式设计，支持优先级调整，空闲时运行空闲任务 | 所有多任务场景的核心调度（紧急报警任务优先执行） |
| 调度器挂起/恢复 | 全局暂停/恢复任务调度的操作，挂起期间所有任务切换停止，仅当前任务运行 | 任务级操作（非中断安全），挂起时长需极短，不可嵌套挂起 | 批量修改内核对象（如队列、信号量）时的原子操作 |
| 调度策略（抢占式/协作式/时间片） | 抢占式（高优先级立即抢占低优先级）、协作式（任务主动释放CPU）、时间片（同优先级轮流执行） | 抢占式保证实时性，协作式降低切换开销，时间片适配同优先级公平执行 | 抢占式（紧急报警）、协作式（低实时性统计）、时间片（同优先级多传感器采集） |
| 概念名称 | 核心定义 | 关键特性 | 通用应用场景 |
|---|---|---|---|
| 互斥锁（Mutex） | 特殊的二值信号量，用于资源互斥访问，具备优先级继承机制 | 有所有权、优先级继承，解决优先级反转，不可中断使用 | 多任务访问共享内存/Flash存储区 |
| 递归互斥锁（Recursive Mutex） | 允许同一任务多次获取的互斥锁，需对应次数释放 | 所有权专属、递归获取/释放，优先级继承 | 嵌套函数中访问共享资源（多子函数访问同一外设） |
| 事件组（Event Group） | 多位二进制标志位集合，实现多事件同步，支持等待单个/多个事件触发 | 多事件批量管理、按位触发/等待，支持阻塞 | 等待多传感器就绪、系统初始化完成事件汇总 |
| 软件定时器（Software Timer） | 基于系统时钟节拍实现的定时器，在定时器服务任务中执行回调函数，无需硬件定时器 | 轻量级、可单次/周期触发，回调函数不可阻塞 | 定时采集传感器、定时上报设备状态 |
| 堆栈（Task Stack） | 每个任务专属内存空间，保存任务上下文、局部变量、函数调用栈 | 大小可配置，溢出导致系统崩溃，有独立堆栈指针 | 所有任务配置（数据处理任务需更大堆栈） |
| 优先级（Task Priority） | 任务重要程度标识，数值越大优先级越高，调度器优先执行高优先级就绪任务 | 可动态调整，同优先级按时间片调度，高优先级可抢占 | 紧急报警（高优先级）、数据采集（中优先级）、日志打印（低优先级） |
| 中断管理（FreeRTOS与硬件中断交互） | 硬件中断触发后，通过中断安全API与任务交互，ISR优先级高于所有任务 | ISR中禁止阻塞，需用FromISR系列API，可触发任务切换 | 外部按键中断上报事件、串口接收中断传递数据 |
| 临界区（Critical Section） | 不可被中断/调度的代码段，用于保护共享资源，防止数据错乱 | 需最短化执行时间，分任务级（关调度）和中断级（关中断） | 多任务修改全局变量、任务与中断共享计数器 |
| FreeRTOS内核 | 核心层包含任务调度器、内核对象、时钟管理、内存管理四大组件，基于时钟节拍驱动 | 可裁剪、可移植，核心逻辑与硬件解耦 | 所有FreeRTOS应用的基础，移植时仅适配底层接口 |

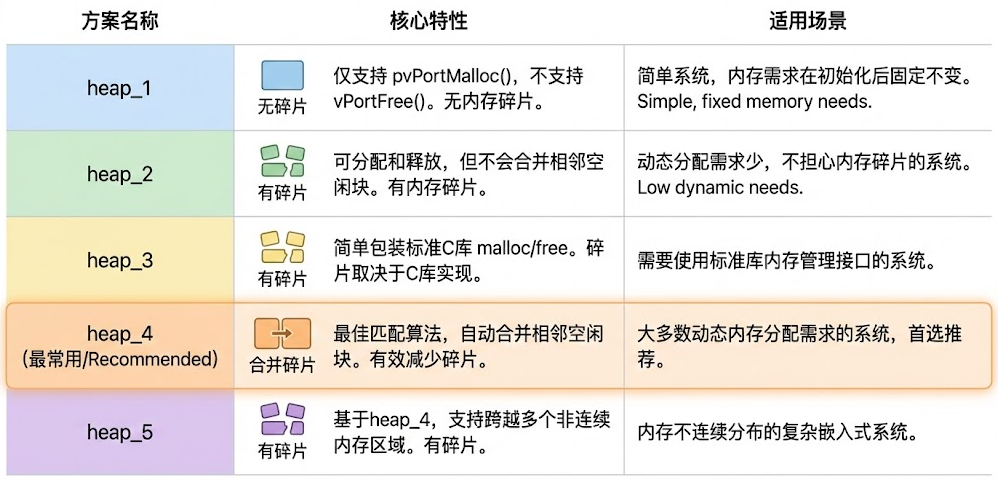

| 内存管理方案（heap_1~heap_5） | FreeRTOS提供5种内存分配方案，基于静态/动态内存实现，适配不同嵌入式场景的内存约束 | heap_1：仅分配不释放，无碎片；heap_2：可分配释放，不合并碎片；heap_3：封装标准malloc/free；heap_4：可分配释放+合并碎片（最常用）；heap_5：heap_4基础上支持非连续内存块 | heap_1（只读存储器/无释放场景）；heap_4（绝大多数通用场景）；heap_5（多块离散内存） |
| 概念名称 | 核心定义 | 关键特性 | 通用应用场景 |
|---|---|---|---|
| 队列（Queue） | 基于FIFO的异步通信机制，实现任务间/任务与中断间的数据传递，支持不同数据类型 | 解耦任务、支持阻塞等待、数据拷贝传递 | 传感器数据→处理任务、中断事件→应用层任务 |
| 信号量（二值/计数） | 用于同步/互斥的轻量级机制，二值（0/1）控制资源独占，计数统计可用资源数 | 无所有权、支持阻塞等待，不可解决优先级反转；多级反转需优先级天花板机制补充 | 二值信号量（串口独占访问）、计数信号量（有限网络连接管理） |
| 任务通知(Task Notifications) | FreeRTOS轻量级同步/通信机制，每个任务对应一个32位通知值，可实现信号量、事件、轻量数据传递功能 | 资源占用少（无额外内核对象）、比队列更高效、支持覆盖/递增/存储等通知模式 | 轻量事件触发（按键中断通知任务）、单任务数据传递（小数据量参数传递） |
核心操作流程
以下操作流程适用于所有适配FreeRTOS的芯片，仅以STM32F103为例补充实操细节，核心逻辑通用，聚焦“怎么做、用什么API、注意什么”。
1. FreeRTOS内核初始化与启动
- 操作流程：
- 硬件层：初始化系统时钟，配置FreeRTOS Tick依赖的硬件定时器；
- 内核初始化：初始化调度器、空闲任务、定时器服务任务；
- 创建应用任务：启动调度器前至少创建一个用户任务；
- 启动调度器：FreeRTOS开始管理任务执行。
- 核心API：
- vTaskStartScheduler()：启动调度器；
- xTaskGetSchedulerState()：获取调度器状态；
- 底层适配：配置SysTick/硬件定时器为Tick时钟（通用逻辑）。
- 关键注意事项：
- Tick频率（configTICK_RATE_HZ）建议100-1000Hz，过高增加CPU开销；
- 启动调度器前必须初始化系统时钟，否则Tick异常；
- 空闲任务自动创建，需保证内存充足。
- 常见坑点排查：
- 调度器启动失败→检查系统时钟初始化是否完成、堆内存是否充足；
- Tick时钟异常→检查硬件定时器/SysTick配置是否匹配configTICK_RATE_HZ。
- 示例：STM32F103配置72MHz系统时钟，SysTick设为1ms Tick，创建“LED闪烁任务”后启动调度器。
2. 任务管理
- 操作流程：
- 定义任务函数（无限循环+无返回值）；
- 创建任务（指定堆栈、优先级、句柄）；
- 任务自动进入就绪态，调度器择机执行；
- 按需挂起/恢复/删除任务。
- 核心API：
- 动态创建：xTaskCreate()；
- 静态创建：xTaskCreateStatic()（需手动分配堆栈/任务控制块）；
- 管理API：vTaskDelete()/vTaskSuspend()/vTaskResume()、vTaskPrioritySet()。
- 关键注意事项：
- 任务函数必须无限循环，不可返回；
- 堆栈大小需结合局部变量、函数调用深度配置；
- 中断中禁止调用任务管理API。
- 动态vs静态创建对比：
- 动态创建：自动分配内存，代码简洁，但有内存碎片风险；
- 静态创建：手动分配内存，无碎片，适合高可靠/内存受限场景。
-
常见坑点排查：
- 任务创建失败→用xPortGetFreeHeapSize()检查堆内存、堆栈大小是否配置合理；
- 任务卡死→检查是否有死循环、阻塞时间设为portMAX_DELAY且事件未触发；
- 堆栈溢出→启用configCHECK_FOR_STACK_OVERFLOW，调试观察堆栈使用量。
-
示例：
- 动态创建：创建“数据采集任务（优先级2）”和“数据处理任务（优先级3）”，处理任务优先执行；
- 静态创建：定义静态堆栈数组
uint8_t ledTaskStack[512]和任务控制块StaticTask_t ledTaskTCB，调用xTaskCreateStatic()创建LED闪烁任务。
3. 队列操作
- 操作流程：
- 创建队列（指定长度、数据项大小）；
- 任务/中断发送数据（可设阻塞时间）；
- 任务接收数据（可设阻塞时间）；
- 按需删除队列。
- 核心API：
- 动态创建：xQueueCreate()；
- 静态创建：xQueueCreateStatic()；
- 收发API：xQueueSend()/xQueueReceive()、xQueueSendFromISR()、vQueueDelete()。
- 关键注意事项：
- 阻塞时间单位为系统Tick（如1ms/Tick时，100即100ms）；portMAX_DELAY表示永久等待（直到事件触发），需注意：中断中阻塞时间必须设为0；
- 大数据传递建议用指针（保证内存有效）；
- 中断中发送数据阻塞时间需设为0。
- 常见坑点排查：
- 队列接收不到数据→检查发送方阻塞时间、数据类型是否匹配、队列是否创建成功；
- 中断中发送失败→检查是否使用FromISR API、阻塞时间是否设为0；
- 队列满导致数据丢失→合理配置队列长度、设置发送阻塞时间。
- 示例：采集任务将温湿度结构体通过队列发送给处理任务，采集端阻塞10ms，处理端永久等待。
4. 信号量与互斥锁操作
- 操作流程：
- 创建对象（二值/计数信号量、互斥锁、递归互斥锁）；
- 任务获取对象（可设阻塞时间）；
- 任务释放对象；
- 按需删除对象。
- 核心API：
- 动态创建：xSemaphoreCreateBinary()/CreateCounting()/CreateMutex()；
- 静态创建：xSemaphoreCreateMutexStatic()/xSemaphoreCreateBinaryStatic()；
- 操作API：xSemaphoreTake()/Give()、xSemaphoreTakeRecursive()/GiveRecursive()、vSemaphoreDelete()。
- 关键注意事项：
- 互斥锁不可在中断中使用，信号量可通过FromISR释放；
- 优先级继承仅适用于互斥锁：低优先级任务持有互斥锁时，高优先级任务请求该锁会临时提升低优先级任务的优先级，避免中优先级任务抢占导致高优先级任务长期阻塞；多级反转需优先级天花板机制；
- 避免死锁：固定资源获取顺序、设置阻塞时间。
- 常见坑点排查：
- 死锁→检查资源获取顺序是否混乱、是否未设置阻塞超时；
- 优先级反转未解决→确认使用互斥锁而非普通二值信号量；
- 信号量释放失败→检查是否为当前任务持有（互斥锁/递归互斥锁）。
- 示例：多任务访问串口，通过二值信号量实现独占访问。
5. 中断与FreeRTOS交互
- 操作流程：
- 配置中断源，设置中断优先级（低于configMAX_SYSCALL_INTERRUPT_PRIORITY）；
- 编写ISR，通过中断安全API与任务交互；
- 任务层处理中断事件；
- 快速退出ISR，不阻塞。
- 核心API：
- xQueueSendFromISR()/xSemaphoreGiveFromISR()：中断中发送数据/释放信号量；
- portYIELD_FROM_ISR()：中断中触发任务切换；
- taskENTER_CRITICAL_FROM_ISR()：中断级临界区保护。
- 关键注意事项：
- ISR中禁止调用阻塞API；
- 高优先级中断无法使用FreeRTOS API；
- ISR逻辑需极简，复杂处理放任务中。
- 常见坑点排查：
- ISR中API调用崩溃→检查中断优先级是否高于configMAX_SYSCALL_INTERRUPT_PRIORITY；
- 中断事件未触发任务→检查portYIELD_FROM_ISR()是否调用、任务阻塞时间是否合理；
- 临界区执行时间过长→简化ISR内逻辑，仅保留事件上报。
- 示例：STM32F103按键中断触发后，ISR释放二值信号量，任务获取后切换LED状态。
6. 软件定时器操作
- 操作流程：
- 启用configUSE_TIMERS，初始化定时器服务任务；
- 创建定时器（指定周期、触发模式、回调函数）；
- 启动/停止/重置定时器；
- 按需删除定时器。
- 核心API：
- xTimerCreate()：创建定时器；
- xTimerStart()/Stop()/Reset()：启动/停止/重置；
- vTimerDelete()：删除。
- 关键注意事项：
- 回调函数运行在服务任务中，不可调用阻塞API；
- 服务任务优先级建议设为中等（高于普通业务、低于紧急任务），避免抢占核心业务；
- 回调函数执行时间需极短。
- 常见坑点排查：
- 定时器不触发→检查configUSE_TIMERS是否启用、服务任务是否有足够堆栈；
- 回调函数卡死→检查是否调用了阻塞API（如vTaskDelay()）；
- 定时精度低→提高Tick频率或改用硬件定时器（高精度场景）。
- 示例：500ms周期定时器翻转LED，单次定时器上报初始化完成事件。
7. FreeRTOS内存管理配置
- 操作流程：
- 选择内存方案（推荐heap_4，适配90%场景）；
- 配置堆大小（configTOTAL_HEAP_SIZE），基于芯片RAM总量预留20%余量；
- 初始化内存堆（vPortDefineHeapRegions()仅heap_5需用）；
- 任务/对象创建时自动分配内存，按需释放（仅heap_2/4/5支持）。
- 核心API：
- pvPortMalloc()/vPortFree()：通用内存分配/释放；
- xPortGetFreeHeapSize()：查看剩余堆内存（调试必备）；
- vPortDefineHeapRegions()：heap_5配置非连续内存。
- 关键注意事项：
- heap_1/2/4/5是FreeRTOS内置，heap_3依赖编译器malloc；
- 堆大小不足会导致xTaskCreate()返回pdFAIL，需用xPortGetFreeHeapSize()排查；
- 避免频繁分配/释放（heap_2易产生碎片，heap_4可缓解）。
- 常见坑点排查：
- 内存分配失败→检查configTOTAL_HEAP_SIZE是否足够、内存方案是否匹配释放需求；
- 内存碎片过多→改用heap_4、减少频繁动态创建/删除、核心对象用静态创建；
- heap_5使用异常→检查vPortDefineHeapRegions()配置的内存块是否合法。
- 示例：STM32F103（64KB RAM）配置heap_4，堆大小设为32KB，创建任务后用xPortGetFreeHeapSize()监控剩余内存，避免溢出。
8. 任务通知操作
- 操作流程：
- 创建目标任务（需保留任务句柄）；
- 配置通知模式（覆盖/递增/存储等）；
- 发送通知：任务/中断向目标任务发送通知；
- 接收通知：目标任务阻塞等待通知，处理后清除通知值。
- 核心API：
- 信号量模式发送：xTaskNotifyGive()；
- 通用模式发送：xTaskNotify()；
- 中断安全发送：xTaskNotifyFromISR()；
- 接收通知：xTaskNotifyWait()。
- 关键注意事项：
- 每个任务仅对应一个32位通知值，重复发送会覆盖/递增（依模式而定）；
- 不支持多任务向同一任务发送“不同类型”通知（需通过通知值位拆分实现）；
- 接收通知时阻塞时间建议设为合理值，避免永久阻塞。
- 常见坑点排查：
- 任务接收不到通知→检查目标任务句柄是否正确、通知模式是否匹配；
- 通知值异常→检查发送端是否重复发送导致覆盖；
- 中断发送无响应→检查是否调用portYIELD_FROM_ISR()触发任务切换。
- 示例：STM32F103按键中断触发后，ISR通过xTaskNotifyFromISR()向LED任务发送通知，LED任务调用xTaskNotifyWait()阻塞等待，收到通知后切换LED亮灭状态。
常见问题
一、概念理解类
1. 什么是RTOS？与裸机开发的核心区别是什么？
- 答：RTOS是嵌入式实时操作系统，核心能力是按优先级/时间约束调度任务，保证实时响应。与裸机的核心区别：裸机是单线程轮询/中断处理，代码耦合度高；RTOS是多任务并发，调度器自动管理任务，任务解耦，可保证高优先级任务实时响应。
- 延伸：简单外设控制可用裸机，多任务/高实时性场景必须用RTOS；FreeRTOS仅占几KB RAM/ROM，适配多数嵌入式芯片。
2. FreeRTOS中任务的四种状态是什么？状态之间如何切换？
- 答：就绪态、运行态、阻塞态、挂起态。切换逻辑：就绪→运行（调度器选择）、运行→就绪（高优先级抢占）、运行→阻塞（等待事件）、阻塞→就绪（事件发生）、任意→挂起（vTaskSuspend()）、挂起→就绪（vTaskResume()）。
- 延伸：阻塞态有超时时间，挂起态需主动恢复；空闲任务始终处于就绪态。
3. 什么是临界区？FreeRTOS中如何保护临界区？
- 答：临界区是不可被中断/调度的代码段，用于保护共享资源。FreeRTOS分两种保护方式：任务级（taskENTER_CRITICAL()，关调度）、中断级（taskENTER_CRITICAL_FROM_ISR()，关中断）。
- 延伸：临界区执行时间需最短，否则降低系统实时性。
二、实操逻辑类
1. FreeRTOS支持哪些任务调度策略？各自的适用场景是什么？

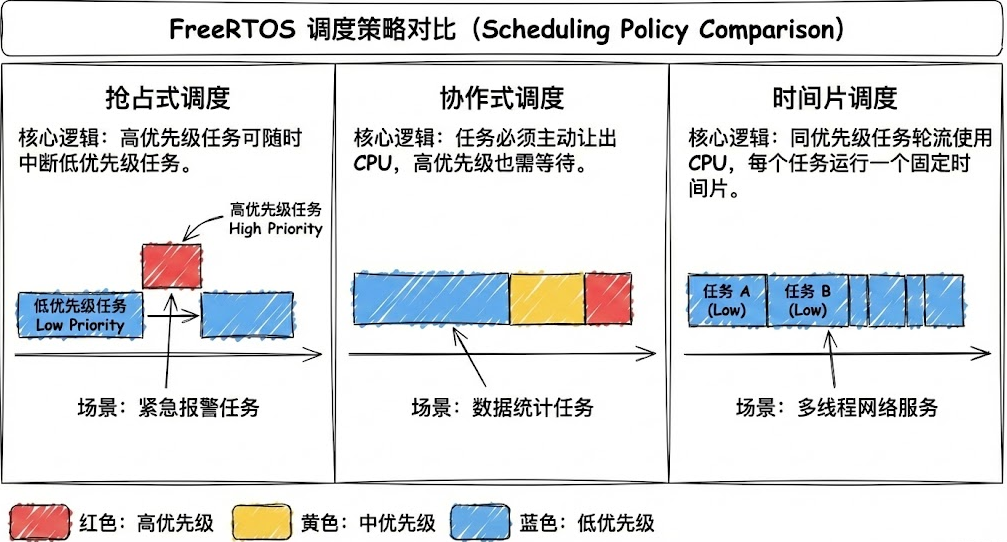

- 答：①抢占式调度：高优先级立即抢占低优先级，适用于紧急任务（报警、故障处理）；②协作式调度：任务主动释放CPU，适用于低实时性场景（数据统计）；③时间片调度：同优先级轮流执行，适用于同优先级多任务公平执行（多传感器采集）。
- 延伸：FreeRTOS默认开启抢占式+时间片，协作式极少单独使用。
2. FreeRTOS中任务堆栈的作用是什么？如何合理配置任务堆栈大小？
- 答：堆栈作用：保存任务上下文、存储局部变量/函数调用栈、中断嵌套临时栈。配置方法：①按局部变量、函数调用深度、中断嵌套估算；②启用堆栈溢出检测，调试观察使用量；③经验值：简单任务128-256字节，复杂任务512-1024字节。
- 延伸：堆栈过大浪费内存，过小导致溢出；可通过map文件+调试工具优化。
3. FreeRTOS的中断安全API和普通API有什么区别？使用时需注意什么？
- 答：区别：①命名：中断安全API后缀FromISR；②实现：中断安全API禁用调度、不阻塞，普通API可阻塞。注意事项：①中断中必须用FromISR API；②阻塞时间设为0；③高优先级中断无法使用FreeRTOS API。
- 延伸：中断中调用API后，可通过portYIELD_FROM_ISR()触发任务切换。
4. 软件定时器的工作原理是什么？使用时的核心注意事项是什么？
- 答：原理：基于系统Tick时钟，由定时器服务任务管理，到期后在服务任务中执行回调函数。注意事项：①回调函数不可调用阻塞API；②服务任务优先级合理配置（中等优先级为宜）；③回调函数执行时间极短。
- 延伸：软件定时器无硬件依赖，高精度定时需用硬件定时器+中断。
5. 任务通知和队列的核心区别是什么？各自的适用场景是什么？

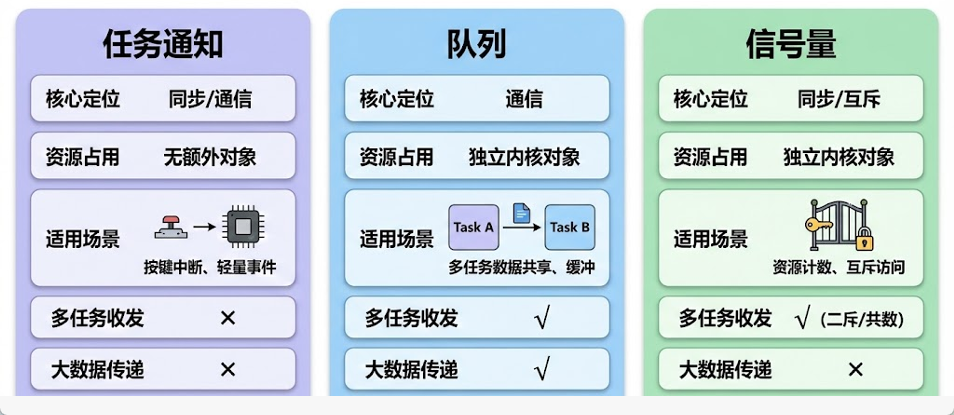

- 答：区别：①资源占用：任务通知无额外内核对象，队列需独立创建；②效率：任务通知比队列更高效；③功能：队列支持多任务收发/大数据传递，任务通知仅单任务接收/小数据量。场景：任务通知（轻量事件触发、单任务小数据传递）；队列（多任务大数据通信）。
- 延伸：资源受限场景优先用任务通知，复杂多任务通信用队列。
6. 为什么中断中不能调用阻塞API？
- 答：FreeRTOS的阻塞API（如xQueueReceive、xSemaphoreTake）会触发任务切换，但中断上下文（ISR）无任务栈，无法保存/恢复上下文；且中断优先级高于所有任务，阻塞会导致系统卡死。
三、工程问题类
1. 队列和信号量的核心区别是什么？请分别举例说明应用场景
- 答：区别：①队列用于数据传递，信号量用于同步/互斥；②队列有数据缓冲区，信号量无数据；③队列无所有权，信号量（互斥锁）有所有权。场景：队列（传感器数据传递）、信号量（串口独占访问）。
- 延伸：信号量可看作“长度1、数据大小0的特殊队列”。
2. 如何避免FreeRTOS中的死锁问题？
- 答：死锁是多任务互相等待资源导致无法执行。避免方法：①固定资源获取顺序；②设置阻塞超时时间；③减少互斥锁嵌套；④资源独占时长最小化。
- 延伸：可通过调试工具监控任务阻塞状态，定位死锁原因。
3. 事件组和队列的应用场景有何不同？
- 答：事件组管理“多个事件的触发状态”，适合“只关心事件是否发生”的场景（等待多传感器就绪）；队列传递“具体数据”，适合“需要传递信息”的场景（串口数据传递）。
- 延伸：事件组是无数据的同步机制，队列是有数据的通信机制。
四、内核原理类
1. 什么是优先级继承？FreeRTOS的互斥锁为什么需要支持优先级继承？
- 答：优先级继承：低优先级任务持有互斥锁时，高优先级任务请求该锁，低优先级任务优先级临时提升到高优先级，直到释放锁。互斥锁需要优先级继承是为了解决优先级反转问题（高优先级等待低优先级，中优先级抢占低优先级，导致高优先级迟迟无法执行）。
- 延伸：优先级继承仅解决两级反转，多级反转需优先级天花板机制。

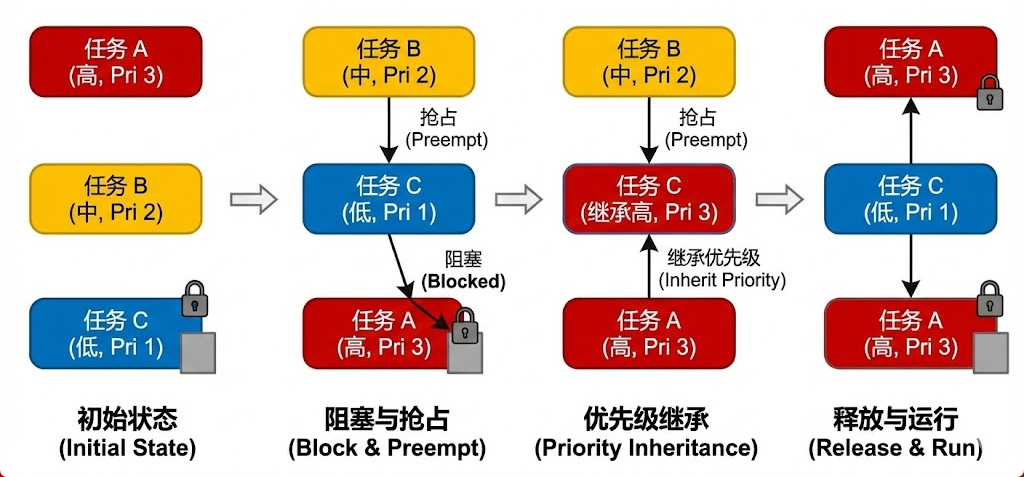

- 案例：①创建高优先级任务A、中优先级任务B、低优先级任务C；②C持有互斥锁，A请求该锁进入阻塞；③B抢占C执行，导致A迟迟无法运行（优先级反转）；④启用互斥锁优先级继承后，C的优先级临时提升到A的级别，B无法抢占，C执行完释放锁，A立即执行，解决反转。
2. FreeRTOS内核的核心组件有哪些？各自的作用是什么？
- 答：①任务调度器：选择高优先级就绪任务执行，负责上下文切换；②内核对象管理：管理队列、信号量等同步通信对象；③时钟管理：实现Tick时钟、延时、定时器；④内存管理：为任务/对象分配释放内存。
- 延伸：内核可裁剪，内存管理有5种方案，可按需选择（heap_4适配绝大多数场景）。
总结
FreeRTOS学习核心逻辑：先通过概念速查掌握基础，再按通用实操流程落地，最后用常见问题巩固知识点。核心操作逻辑跨芯片通用，建议结合任意适配芯片实操，聚焦“调度、同步、通信”三大核心，即可快速上手FreeRTOS。
