本文档介绍了海外版梯控和门禁系统的第三方对接技术方案，支持刷卡、二维码和密码三种授权方式。方案采用TCP客户端/服务器模式，兼容云端和本地部署，适用于酒店、商超、医院等多种场景。
海外版梯控 & 门禁系统第三方对接技术方案（刷卡 / 二维码 / 密码）
核心设备包括梯控控制器DAIC-DT-MB和门禁控制器DAIC-MJ-MB，支持64层楼层和64个门禁点位管理。方案具有兼容性强、部署灵活、安全可靠等特点，提供详细的协议接口规范，包括心跳包、授权命令、禁用命令等通信协议，并说明权限数据映射规则。适用于需要与第三方平台（如酒店PMS系统）对接的海外项目，确保权限实时下发和业务连续性。
| 文档版本 | V1.0 | 适用场景 | 海外酒店、连锁商超、医院、学校、办公楼、公寓 |
|---|---|---|---|
| 对接模式 | 刷卡 + 二维码 + 密码三重授权 | 核心设备 | 梯控控制器 DAIC-DT-MB、门禁控制器 DAIC-MJ-MB |
| 协议类型 | TCP 客户端 / 服务器模式 | 部署方式 | 云端部署 / 本地局域网部署 |
一、核心对接需求与优势
1.1 核心对接要点
| 对接维度 | 具体说明 |
|---|---|
| 运行模式 | 支持脱机独立运行（断网状态下权限正常生效）、联网运行（云端 / 本地服务器） |
| 授权下发主体 | - 密码 / 二维码：第三方平台（如酒店 PMS 系统）自动生成下发（带时间戳）- 卡片：物管中心 / 前台手动配置权限 |
| 权限生效机制 | 接收授权信息后实时生效，支持时间戳校验，过期自动失效 |
| 权限控制范围 | 梯控：64 层楼层权限管理门禁：64 个门禁点位权限管理（支持单 / 双 / 四门控制器及一体机） |
1.2 方案核心优势
- 兼容性强：标准 TCP 协议接口，支持与海外主流 PMS 系统、第三方管理平台无缝对接
- 部署灵活：支持云端集中管理（连锁项目）或本地服务器部署（独立项目），适配不同项目规模
- 安全可靠：授权信息带时间戳校验，支持黑名单实时同步，脱机模式保障业务连续性
- 扩展性高：支持 64 层楼层 + 64 个门禁点位扩展，满足大型综合体项目需求
- 操作便捷：权限实时下发生效，无需现场配置，降低运维成本
二、协议接口规范
2.1 基础通信参数
| 参数项 | 配置说明 |
|---|---|
| 通信协议 | TCP/IP 协议 |
| 通信角色 | 梯控控制器 / 门禁控制器作为 TCP 客户端，主动连接云端 / 本地服务器 |
| 数据格式 | 16 进制字节流 |
| 心跳机制 | 控制器主动向服务器发送心跳包，支持实时获取设备在线状态 |
| 设备型号 | 梯控控制器：DAIC-DT-MB门禁控制器：DAIC-MJ-MB |
2.2 数据协议详细说明
2.2.1 心跳包协议（设备状态上报）
| 协议方向 | 控制器 → 第三方平台 |
|---|---|
| 功能说明 | 控制器主动发送心跳包，平台通过该协议获取设备在线状态 |
| 协议格式（16 进制） | 起始字节（2 字节）+ 设备类型（1 字节）+ 设备 ID（4 字节）+ 状态（1 字节）+ 校验位（2 字节） |
| 字段说明 | - 起始字节：0x7E7E- 设备类型：0x01（梯控）、0x02（门禁）- 设备 ID：控制器唯一标识- 状态：0x00（在线）、0x01（离线）- 校验位：CRC16 校验 |
2.2.2 授权命令协议（权限下发）
| 协议方向 | 第三方平台 → 控制器 |
|---|---|
| 功能说明 | 下发卡片 / 二维码 / 密码的访问权限（含有效期、楼层权限、门禁权限） |
| 协议格式（16 进制） | 起始字节（2 字节）+ 命令类型（1 字节）+ 卡号 / 二维码 ID / 密码（4 字节）+ 有效期（6 字节）+ 楼层权限（8 字节）+ 门禁权限（8 字节）+ 校验位（2 字节） |
| 字段详细说明 | |
| 起始字节 | 固定为 0x7E7F |
| 命令类型 | 0x01（卡片授权）、0x02（二维码授权）、0x03（密码授权） |
| 卡号 / 二维码 ID / 密码 | 4 字节唯一标识（二维码需转换为 16 进制字节流，密码按 ASCII 码转 16 进制） |
| 有效期 | 格式：YYYYMMDDHHMMSS（6 字节，如 202401010000 表示 2024 年 1 月 1 日 0 时 0 分 0 秒） |
| 楼层权限 | 8 字节（64 位），每 Bit 对应 1 个楼层，Bit=1 表示有权限，Bit=0 表示无权限（第 1 字节 Bit0=1→1 层权限） |
| 门禁权限 | 8 字节（64 位），每 Bit 对应 1 个门禁点位，Bit=1 表示有权限，Bit=0 表示无权限（第 1 字节 Bit0=1→1 号门权限） |
| 校验位 | CRC16 校验 |
2.2.3 禁用 / 黑名单协议（权限回收）
| 协议方向 | 第三方平台 → 控制器 |
|---|---|
| 功能说明 | 禁用指定卡片 / 二维码 / 密码，或添加至黑名单 |
| 协议格式（16 进制） | 起始字节（2 字节）+ 命令类型（1 字节）+ 卡号 / 二维码 ID / 密码（4 字节）+ 状态（1 字节）+ 校验位（2 字节） |
| 字段说明 | - 起始字节：0x7E7F- 命令类型：固定 0x02- 卡号 / 二维码 ID / 密码：4 字节唯一标识- 状态：0x00（禁用成功）、0x01（禁用失败）- 校验位：CRC16 校验 |
2.2.4 响应协议（控制器反馈）
| 协议方向 | 控制器 → 第三方平台 |
|---|---|
| 功能说明 | 接收授权 / 禁用命令后，向平台返回执行结果 |
| 协议格式（16 进制） | 起始字节（2 字节）+ 命令类型（1 字节）+ 原命令标识（1 字节）+ 执行状态（1 字节）+ 校验位（2 字节） |
| 字段说明 | - 起始字节：0x7E7F- 命令类型：0x03（响应命令）- 原命令标识：0x01（授权响应）、0x02（禁用响应）- 执行状态：0x00（成功）、0x01（失败）、0x02（设备不在线）- 校验位：CRC16 校验 |
2.3 权限数据映射规则
2.3.1 电梯楼层权限映射（8 字节 = 64 层）
| 字节索引（从 0 开始） | 对应楼层范围 | 映射规则（Bit 位→楼层） |
|---|---|---|
| 字节 0 | 1-8 层 | Bit0→1 层，Bit1→2 层，...，Bit7→8 层 |
| 字节 1 | 9-16 层 | Bit0→9 层，Bit1→10 层，...，Bit7→16 层 |
| ... | ... | ... |
| 字节 7 | 57-64 层 | Bit0→57 层，Bit1→58 层，...，Bit7→64 层 |
| 示例 | 授权 1、3、10 层 | 字节 0：0x05（Bit0=1、Bit2=1），字节 1：0x02（Bit1=1） |
2.3.2 门禁权限映射（8 字节 = 64 个点位）
| 字节索引（从 0 开始） | 对应门禁点位范围 | 映射规则（Bit 位→门禁点位） |
|---|---|---|
| 字节 0 | 1-8 号门 | Bit0→1 号门，Bit1→2 号门，...，Bit7→8 号门 |
| 字节 1 | 9-16 号门 | Bit0→9 号门，Bit1→10 号门，...，Bit7→16 号门 |
| ... | ... | ... |
| 字节 7 | 57-64 号门 | Bit0→57 号门，Bit1→58 号门，...，Bit7→64 号门 |
| 示例 | 授权 1、5、12 号门 | 字节 0：0x11（Bit0=1、Bit4=1），字节 1：0x10（Bit4=1） |
三、系统配置清单（海外项目专用）
| 设备类别 | 设备型号 | 功能描述 | 适用场景 |
|---|---|---|---|
| 核心控制器 | 梯控控制器 DAIC-DT-MB | TCP 客户端，支持 64 层权限管理，脱机运行，心跳上报，接收第三方授权命令 | 电梯梯控系统 |
| 门禁控制器 DAIC-MJ-MB | TCP 客户端，支持 64 个门禁点位管理，兼容单 / 双 / 四门控制器及一体机 | 门禁系统 | |

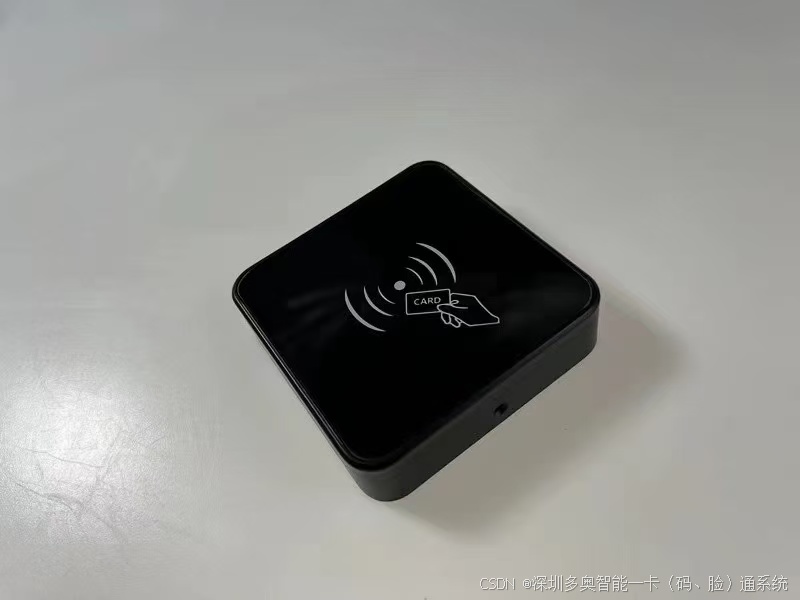

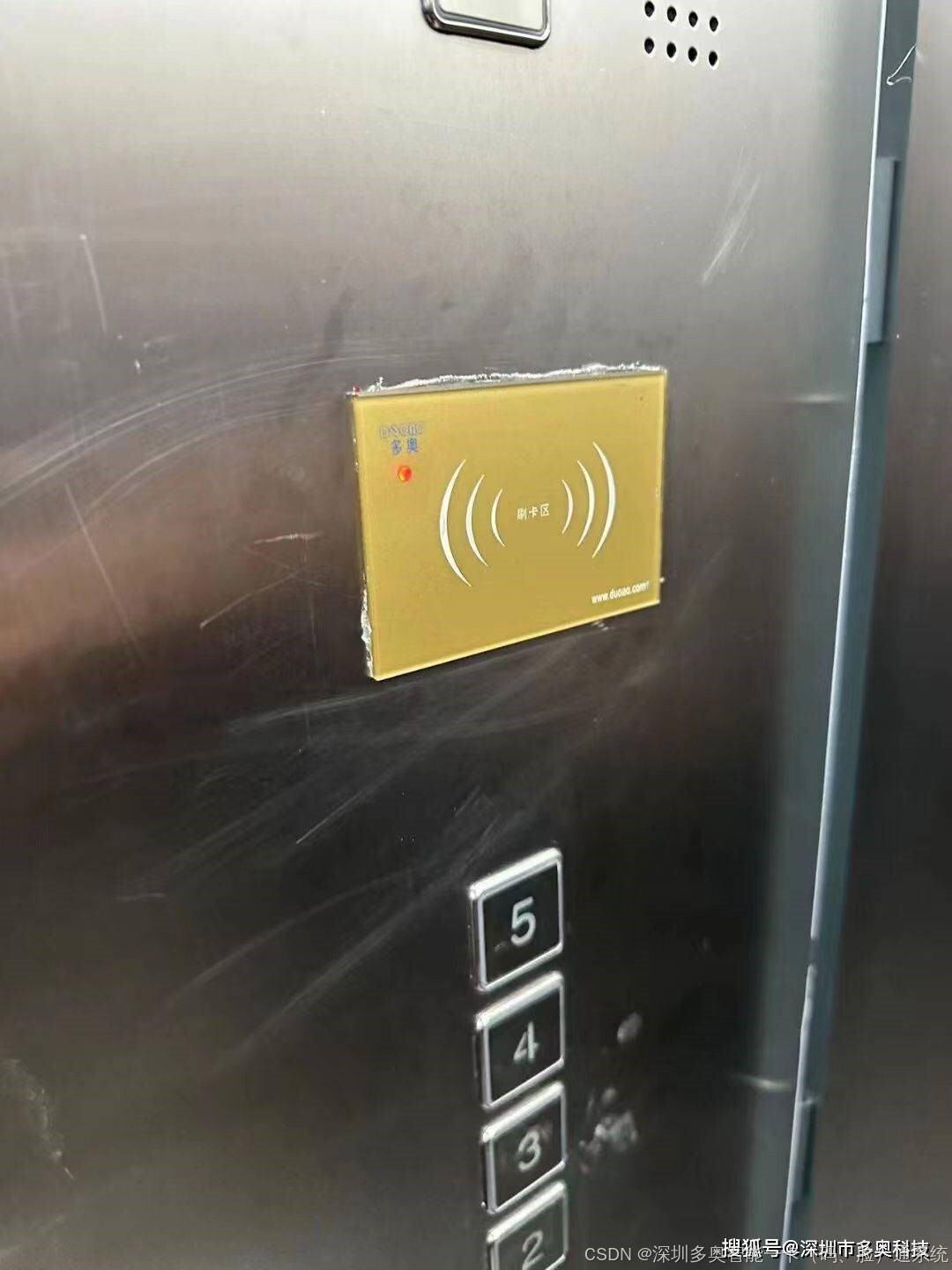

| 读写设备 | 多协议读卡器 DAIC-RF-860 | 支持 IC 卡（MIFARE 1K）、二维码（QR Code）、密码输入，防水防尘，符合 IP65 标准 | 酒店 / 公寓大堂、电梯轿厢 |
| 门禁一体机 DAIC-MJ-YT | 集成读卡、二维码、密码功能，内置控制器，支持脱机授权 | 小型办公区、公寓房门 | |
| 服务器设备 | 本地服务器（可选） | 配置：Intel Xeon E3，8GB 内存，1TB 硬盘，Windows Server 2019 | 本地部署项目（医院、学校） |
| 辅助设备 | 电源适配器 DAIC-PW-12V | 12V/5A 直流电源，过压过流保护 | 控制器供电 |
| 网络交换机 DAIC-SW-8G | 8 口千兆交换机，支持 POE 供电（可选） | 设备联网 | |
| 管理软件 | 多奥一卡通管理平台 V6.0 | 支持权限配置、设备状态监控、数据统计、日志查询 |
门禁及梯控对接协议方案
本方案的核心是为第三方业务平台（如酒店PMS、公寓管理软件、智慧校园平台）提供一个标准化、高可用的接口，实现对分散门禁点和电梯的统一、实时、精准的权限控制。
|
核心特性 |
对海外项目的价值 |
|---|---|
|
开放协议 |
采用通用的 TCP Socket 通信和清晰的二进制/JSON协议，易于与任何主流开发语言（Java, .NET, Python, Node.js）集成，降低第三方开发成本。 |
|
部署弹性 |
支持云端SaaS部署（适合连锁集团）和本地化部署（满足数据驻留法规），一套协议，两种模式。 |
|
授权实时性 |
权限（卡、密码、二维码）可秒级下发并生效，完美匹配酒店客人入住、公寓租客签约等对时效性要求极高的场景。 |
|
高可用保障 |
设备端（梯控/门禁控制器）支持脱机运行。即使网络中断或云端服务不可用，已下发的权限仍可正常使用，保障业务不中断。 |

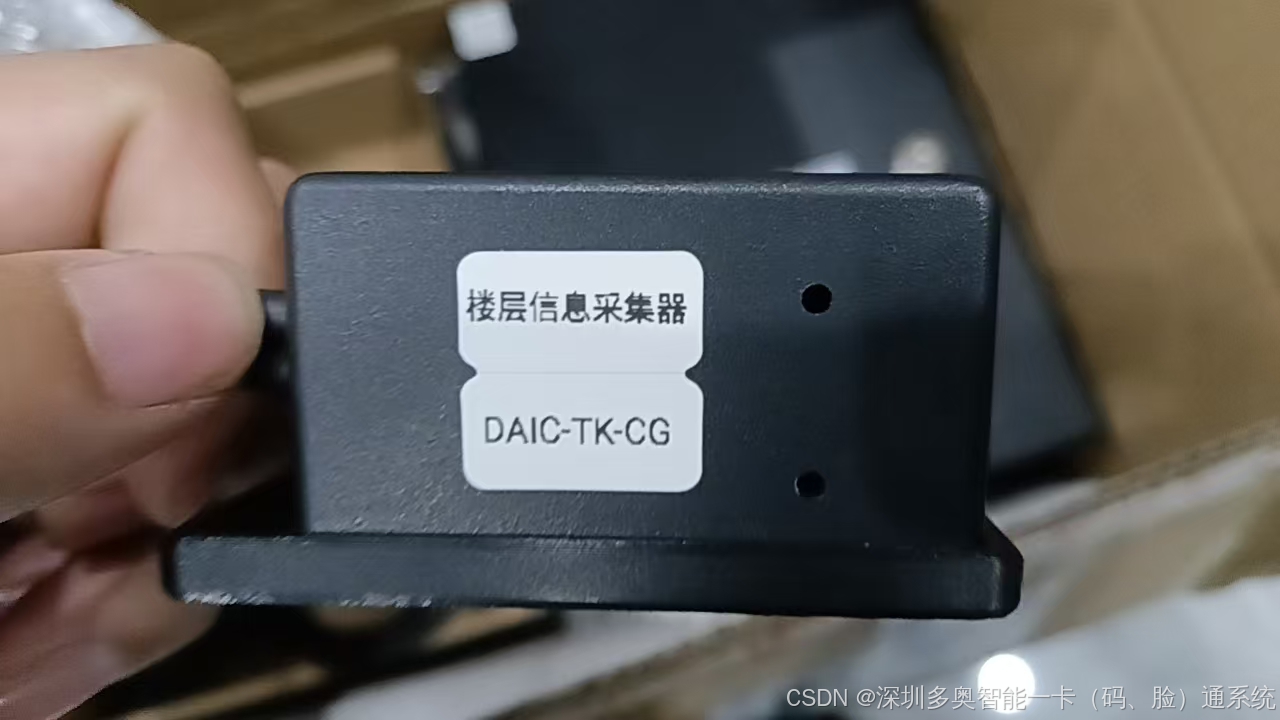

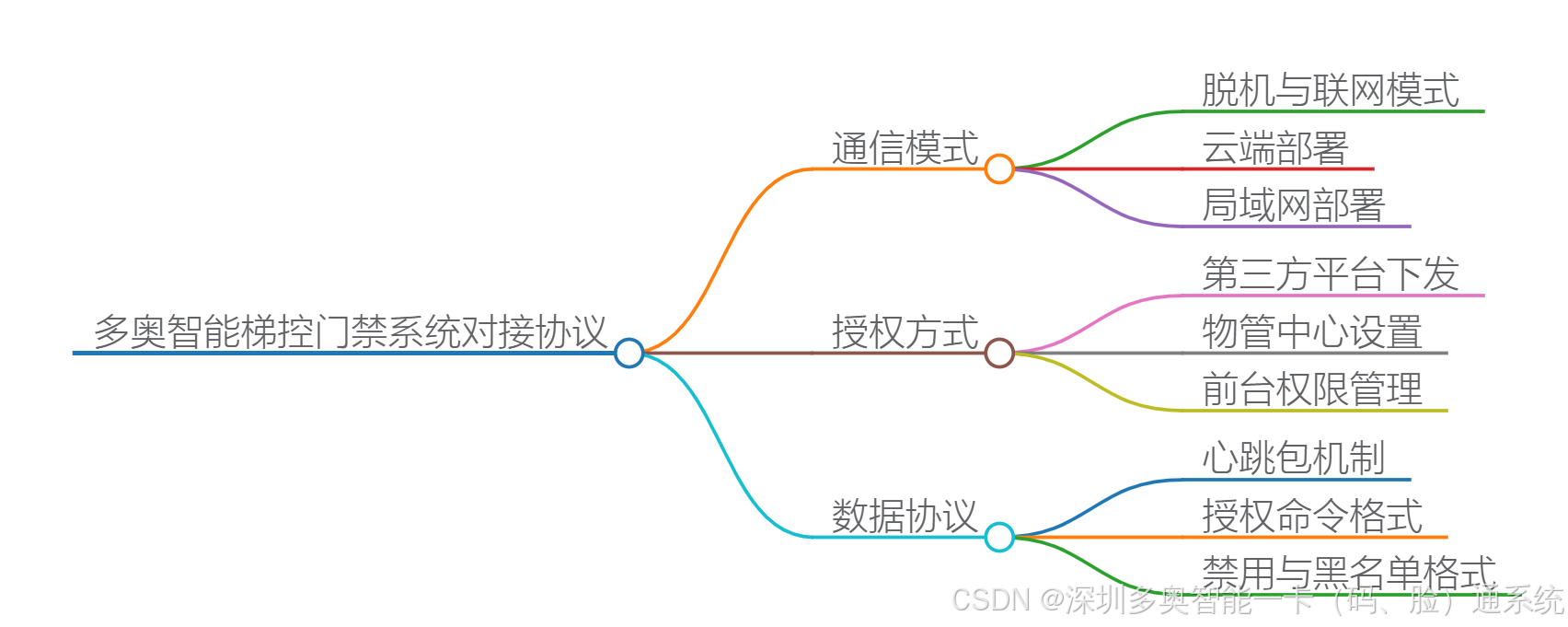

一、门禁及梯控对接协议要点
1. 系统部署方式
智能门禁系统与梯控均可支持智能脱机或联网运行：
- 上云端：适用于酒店PMS或连锁商超等大范围部署项目
- 本地局域网：适用于医院、学校、办公楼、公寓等独立项目，可在本地建立服务器
2. 授权方式
- 密码+二维码授权：可由第三方平台下发，例如在客人办理入住时，自动生成并下发到梯控及门禁系统
- 卡片授权：可由物管中心或公寓酒店前台进行操作
3. 授权生效机制
多奥智能梯控门禁系统在收到第三方下发的密码或二维码（均可带时间戳）信息后，能立即生效该密码或二维码对楼层或门控的访问权限
4. 卡片权限设置
卡片可由物管中心或公寓酒店前台进行权限设置
二、协议接口说明
采用TCP协议，梯控作为客户端，连接云端服务器（亦可本地化部署）
sequenceDiagram
participant A as 第三方业务平台
（如酒店PMS）
participant B as 多奥云端/本地服务器
（协议网关）
participant C as 梯控/门禁设备网络
participant D as 智能梯控主机
(DAIC-DT-MB)
participant E as 智能门禁控制器
(DAIC-MJ-MB)
Note over A, E: 1. 设备在线状态感知（心跳）
D->>B: 定期发送心跳包(0x7E7E)
E->>B: 定期发送心跳包(0x7E7E)
B->>A: 同步设备在线状态
Note over A, E: 2. 授权下发场景（以酒店入住为例）
A->>B: 发送“授权指令”
（类型:0x02[二维码], 卡号, 有效期, 楼层/门权限）
B->>D: 转发授权指令
D-->>D: 权限生效
D->>B: 返回“成功”回码(0x7E7F-0x00)
B->>A: 确认授权完成
Note over A, E: 3. 权限禁用场景（以退房/黑名单为例）
A->>B: 发送“禁用指令”
（命令:0x02, 卡号）
B->>D: 转发禁用指令
D-->>D: 权限立即失效
D->>B: 返回“成功”回码
B->>A: 确认禁用完成
Note over A, E: 4. 通行验证（设备脱机工作）
Guest->>D: 出示二维码/刷卡
D-->>D: 本地验证权限
D->>Elevator: 点亮授权楼层
三、数据协议描述
2.1 心跳包
第三方平台可根据此协议获取在线的梯控控制器（DAIC-DT-MB）及门禁控制器（DAIC-MJ-MB）状态。多奥梯控及门禁会主动往平台发送命令
2.2 授权命令格式（16进制）简要说明
命令发送路径：第三方平台发往梯控或门禁主板
表格
复制
| 字段 | 长度 | 说明 |
|---|---|---|
| 命令类型 | 1个字节 | 0x01：卡片；0x02：二维码；0x03: 密码 |
| 卡号 | 4个字节 | |
| 有效期 | 6个字节 | |
| 电梯楼层权限 | 8个字节 | |
| 门禁权限 | 8个字节 |
2.3 禁用或黑名单格式
命令发送路径：第三方平台发往梯控或门禁主板
表格
复制
| 字段 | 长度 | 说明 |
|---|---|---|
| 回码 | 2个字节 | 固定为:0x7E7F |
| 起始字节 | 2个字节 | 固定为:0x02 |
| 命令类型 | 1个字节 | |
| 状态 | 1个字节 | 0x00：成功；0x01：失败 |
2.4 电梯楼层权限及门禁权限数据格式
- 梯控楼层数据：每个字节有8 Bit，可以表示8个楼层，8个字节表示64个楼层
- 门禁机号数据：每个字节有8 Bit，可以表示8个门控（这里不区分单门门禁控制器、双门门禁控制器、四门门禁控制器；如用门禁一体机则指独立门），8个字节表示64个点位
部署模式选择建议
|
部署模式 |
适用场景 |
技术要点 |
|---|---|---|
|
云端SaaS对接 |
国际连锁酒店、跨国企业、分布式公寓集团。 |
第三方平台直接调用多奥提供的云API（基于HTTPS包装TCP协议），无需关心设备具体IP，由云平台进行指令路由和下行。 |
|
本地服务器对接 |
单体高端酒店、学校、政府机构、对数据本地化要求高的项目。 |
在客户机房部署多奥本地服务器（含协议网关）。第三方平台与此本地服务器通信。网络更内网化，延迟更低。 |
sequenceDiagram
participant 第三方平台
participant 梯控/门禁控制器
participant 用户
第三方平台->>梯控/门禁控制器: 心跳包监测 (保持在线状态)
Note over 第三方平台,用户: 权限下发核心流程
第三方平台->>梯控/门禁控制器: 授权命令 (卡/二维码/密码+时间戳+权限)
梯控/门禁控制器-->>第三方平台: 回复确认
用户->>梯控/门禁控制器: 使用卡片/扫码/输密码
梯控/门禁控制器->>梯控/门禁控制器: 本地验证权限
梯控/门禁控制器-->>用户: 执行动作 (开门/点亮楼层)
