iSCSI 服务器

iSCSI 服务介绍

SCSI（Small Computer System Interface，小型计算机系统接口），一种用于计算机和智能设备之间（硬盘、软驱、光驱、打印机、扫描仪等）连接标准。

iSCSI（Internet Small Computer System Interface，Internet 小型计算机系统接口)，又称为IP-SAN，是IBM公司研究开发的IP SAN技术，该技术是将现有SCSI接口与以太网络(Ethernet)技术结合，基于TCP/IP的协议连接iSCSI服务端（Target）和客户端(Initiator)，使得封装后的SCSI数据包可以在互联网传输，最终实现iSCSI服务端提供存储给客户端。

通常，iSCSI使用专用的10 Gb以太网或更好的网络，以最大程度地提高性能。

从物理服务器到存储的电缆通常封闭在数据中心内，并且理想情况下不直接连接到LAN网络，所以SAN流量通常不加密，以最大程度地提高性能。 为了实现WAN安全，iSCSI管理员可以使用IPsec加密流量。

iSCSI 架构

iSCSI服务是C/S架构。访问的iSCSI目标在客户端系统上显示为本地且未格式化的SCSI快设备，等同于通过SCSI布线、FC直连或FC交换光线连接的设备。

• Initiator，iSCSI客户端，通常以软件方式部署，也可以使用iSCSI Host Bus Adapters (HBAs) （HBA）硬件。 Initiator必须具有唯一的名称（请参见IQN）。

• Target，iSCSI服务器上的iSCSI存储资源。 Target必须具有唯一的名称（请参见IQN）。 每个目标都提供一个或多个块设备或逻辑单元（LUN-logical units）。 在大多数情况下，Target只提供一个设备，但一台服务器可以提供多个目标。

• IQN（iSCSI Qualified Name）全球唯一的名称，用于标识发起者和目标。 IQN具有以下格式：

  iqn.YYYY-MM.com.reversed.domain:name_string


  • YYYY-MM，年和月。示例，2020年6月为2020-06。该日期有助于确保IQN唯一性。
  • com.reversed.domain，反向域名。 例如，server.redhat.fun的反向域名为cloud.shizhan.www。
  • name_string，用于标识您管理的特定目标。 如果服务器只具有一个目标，则有时会省略此名称。

• Portal，指定服务器监听的地址和端口，例如，172.25.250.50:3260。

• LUN（Logical Unit Number），代表Target提供的块设备。 每个目标可以提供一个或多个LUN。

• ACL（Access Control List），使用Initiator的IQN限制客户端访问Target。

• TPG（Target Portal Group），是目标的完整配置，包括Portal，LUN和ACL。 几乎所有目标都使用一个TPG，但是高级配置有时可能会定义多个TPG。

• discovery，查询服务器上有Target列表。

• login，向Target验证，验证通过后即可以使用Target服务器提供的块设备。

配置 iSCSI Targets

配置 iSCSI Targets需要安装以下软件：

• targetd，服务端软件。
• targetcli，targetd服务配置工具。

# 安装软件
[root@storage ~ 13:40:31]# yum install -y targetcli targetd

# 启用并启动服务
[root@server ~]# systemctl enable target --now

# 配置防火墙
[root@server ~]# firewall-cmd --permanent --add-service=iscsi-target
[root@server ~]# firewall-cmd --reload

当您不带任何选项运行targetcli时，该命令将进入交互模式。

在以下示例中，使用ls命令显示当前布局。

[root@server ~]# targetcli
targetcli shell version 2.1.fb49
Copyright 2011-2013 by Datera, Inc and others.
For help on commands, type 'help'.
/> ls
o- / ................................................................. [...]
o- backstores ...................................................... [...]
| o- block .......................................... [Storage Objects: 0]
| o- fileio ......................................... [Storage Objects: 0]
| o- pscsi .......................................... [Storage Objects: 0]
| o- ramdisk ........................................ [Storage Objects: 0]
o- iscsi .................................................... [Targets: 0]
o- loopback ................................................. [Targets: 0]
/>

配置 backstore 对象

backstore类型：

• block：服务器中的块设备，例如磁盘驱动器，磁盘分区或逻辑卷。
• fileio：本地文件系统中的常规文件。targetcli将该文件用作磁盘映像。
• pscsi：物理SCSI设备。 这种类型的存储允许客户端通过网络访问服务器上的物理SCSI设备。
• ramdisk：内存中的磁盘设备。 这种类型的存储不会持久存储数据。 服务器重新启动后，数据将丢失。

要使用targetcli创建后备存储，请使用其create命令。 该命令的行为取决于您在配置树中的当前位置。

示例：

/iscsi> cd /backstores/block
/backstores/block> create webapp01 /dev/webapp/webapp01
Created block storage object webapp01 using /dev/webapp/webapp01.

等同于

/> /backstores/block create myblock1 /dev/sdb
Created block storage object myblock1 using /dev/sdb.

配置 Target IQN

在/iscsi伪目录中，创建IQN，将您选择的IQN名称作为其第一个参数。

/> cd /iscsi
/iscsi> create iqn.2024-12.cloud.shizhan.server:disk1
Created target iqn.2024-12.cloud.shizhan.server:disk1.
Created TPG 1.
Global pref auto_add_default_portal=true
Created default portal listening on all IPs (0.0.0.0), port 3260.
/iscsi> ls
o- iscsi ...................................................... [Targets: 1]
  o- iqn.2024-12.cloud.shizhan.server:disk1 ............................... [TPGs: 1]
    o- tpg1 ......................................... [no-gen-acls, no-auth]
      o- acls .................................................... [ACLs: 0]
      o- luns .................................................... [LUNs: 0]
      o- portals .............................................. [Portals: 1]
        o- 0.0.0.0:3260 ............................................... [OK]

配置 LUN

/> cd /iscsi/iqn.2024-12.cloud.shizhan.server:disk1/tpg1/luns
/iscsi/iqn.20...sk1/tpg1/luns> create /backstores/block/myblock1
Created LUN 0.

配置 ACL

创建ACL，以允许客户端启动程序访问目标。在Red Hat Enterprise Linux上，启动器的IQN存储在/etc/iscsi/initiatorname.iscsi文件中。

/> cd /iscsi/iqn.2024-12.cloud.shizhan.server:disk1/tpg1/acls
/iscsi/iqn.20...sk1/tpg1/acls> create iqn.2024-12.cloud.shizhan.client
Created Node ACL for iqn.2024-12.cloud.shizhan.client
Created mapped LUN 0.

配置 Portal

/> cd /iscsi/iqn.2024-12.cloud.shizhan.server:disk1/tpg1/portals/
/iscsi/iqn.20.../tpg1/portals> delete 0.0.0.0 3260
Deleted network portal 0.0.0.0:3260
/iscsi/iqn.20.../tpg1/portals> create 10.1.8.10 3260
Using default IP port 3260
Created network portal 10.1.8.10:3260.

保存配置

退出targetcli shell时，该命令将配置保存在/etc/target/saveconfig.json文件中。

/> exit
Global pref auto_save_on_exit=true
Configuration saved to /etc/target/saveconfig.json

非交互式管理 Targets

[root@server ~]# targetcli /backstores/block create myblock1 /dev/sdb
Created block storage object myblock1 using /dev/sdb.

[root@server ~]# targetcli /iscsi create iqn.2024-12.cloud.shizhan.server:disk1
Created target iqn.2024-12.cloud.shizhan.server:disk1.
Created TPG 1.
Global pref auto_add_default_portal=true
Created default portal listening on all IPs (0.0.0.0), port 3260.

[root@server ~]# targetcli /iscsi/iqn.2024-12.cloud.shizhan.server:disk1/tpg1/luns
> create /backstores/block/myblock1
Created LUN 0.

[root@server ~]# targetcli /iscsi/iqn.2024-12.cloud.shizhan.server:disk1/tpg1/acls
> create iqn.2024-12.cloud.shizhan.client
Created Node ACL for iqn.2024-12.cloud.shizhan.client
Created mapped LUN 0.

[root@server ~]# targetcli /iscsi/iqn.2024-12.cloud.shizhan.server:disk1/tpg1/portals
> delete 0.0.0.0 3260
Deleted network portal 0.0.0.0:3260

[root@server ~]# targetcli /iscsi/iqn.2024-12.cloud.shizhan.server:disk1/tpg1/portals
> create 10.1.8.10 3260
Using default IP port 3260
Created network portal 172.25.250.10:3260.

[root@server ~]# targetcli saveconfig
Configuration saved to /etc/target/saveconfig.json

提示：与交互式使用targetcli不同，命令行模式必须显式运行saveconfig子命令以保存配置。

访问 iSCSI 存储

iSCSI 启动器通常以软件方式实现。 使用基于软件的iSCSI启动器需要连接到具有足够带宽的现有以太网网络，以承载存储流量。

您也可以使用硬件启动器-主机总线适配器（HBA），从而减轻了其他系统资源的负担。

准备系统

配置iSCSI客户端启动程序需要安装iscsi-initiator-utils软件包，该软件包包括iscsi和iscsid服务以及**/etc/iscsi/iscsid.conf和/etc/iscsi/initiatorname.iscsi**配置文件。

[root@client ~]# yum install -y iscsi-initiator-utils

作为iSCSI启动器，客户端需要其自己的唯一iSCSI合格名称（IQN）。在安装iscsi-initiator-utils的过程中，该软件包生成唯一的IQN，并存储到/etc/iscsi/initiatorname.iscsi文件中。 管理员通常需要更改该名称。

[root@client ~]# vim /etc/iscsi/initiatorname.iscsi
InitiatorName=iqn.2024-12.cloud.shizhan.client

/etc/iscsi/iscsid.conf文件包含您连接的目标的默认设置。 这些设置包括iSCSI超时，重试以及用于身份验证的用户名和密码参数。

软件包安装会自动配置iscsid服务，以便启动器在系统启动时自动重新连接到任何已发现的目标。 每当您修改启动程序的配置文件时，请重新启动iscsid服务。

连接 iSCSI 目标

在使用远程设备之前，首先需要发现目标。 发现过程使用/etc/iscsi/iscsid.conf中的配置将目标信息和设置存储在/var/lib/iscsi/nodes/目录中。

您可以使用以下命令执行远程目标的发现：

[root@client ~]# iscsiadm -m discovery -t st -p portal_ip[:port]

参数说明：

• portal_ip参数是目标门户的IP地址。
• 如果未指定port参数，它将使用默认端口3260。

示例：

[root@client ~]# iscsiadm -m discovery -t st -p server
10.1.8.10:3260,1 iqn.2024-12.cloud.shizhan.server:disk1

要使用列出的目标之一，请使用以下命令登录到该目标：

[root@client ~]# iscsiadm -m node -T Target -p portal_ip[:port] -l

示例：

[root@client ~]# iscsiadm -m node -T iqn.2024-12.cloud.shizhan.server:disk1 -l
Logging in to [iface: default, target: iqn.2024-12.cloud.shizhan.server:disk1, portal: 10.1.8.10,3260]
Login to [iface: default, target: iqn.2024-12.cloud.shizhan.server:disk1, portal: 10.1.8.10,3260] successful.

此时，系统将检测到新的SCSI块设备，就好像它是本地连接的硬盘驱动器一样。 您可以使用以下命令查看新设备，该命令以打印级别3显示有关当前iSCSI登录会话的信息。

[root@client ~]# iscsiadm -m session -P 3
iSCSI Transport Class version 2.0-870
version 6.2.0.877-0
Target: iqn.2024-12.cloud.shizhan.server:disk1 (non-flash)
Current Portal: 10.1.8.10:3260,1
...output omitted...
Attached scsi disk sdc State: running

或者，您可以查看dmesg，tail /var/log/messages或ls -l /dev/disk/by-path/*iscsi*命令的输出。 该登录过程在重新启动后将保持不变。 因此，启动后块设备将自动可用。

格式化 iSCSI 设备

如果发现的块设备已经具有分区，文件系统或LVM卷，则可以使用常规命令（如mount）访问该数据。 您可以使用lsblk --fs命令检查设备。

[root@client ~]# blkid
NAME FSTYPE LABEL UUID MOUNTPOINT
sda
├─sda1 xfs f7614c41-2835-4125-bb13-50772dc2f30c /boot
├─sda2 swap 78a5f1eb-a593-4db3-b15a-f49042e182a2 [SWAP]
└─sda3 xsf ac2790c4-cfbb-409e-88a9-fe8c963fcd00 /
sdb LVM2_member 4ALe1y-oEXe-XLer-PjYW-n5ud-Ryko-XZZ2PM
├─dbdata-log ext4 bd566c1f-01a1-404d-8f01-9495004f327c /data/db/log
└─dbdata-data ext4 5640b4ae-5868-4bf5-8715-51fc18d8656b /data/db/data
sdc

多个启动程序同时从同一目标安装同一文件系统，会导致文件系统损坏或尝试读取数据时出现不一致。 本地文件系统（例如ext4或XFS）不支持从多个系统并发安装。如果需要允许从多个系统同时访问基于iSCSI的块设备，请使用群集文件系统（例如GFS2）。

如果磁盘为空，则可以对其进行格式化，创建分区或将其用作LVM物理卷。

# 假设客户端发现的设备名称是/dev/sdb
[root@client ~]# mkfs.xfs /dev/sdb

持久化挂载

在/etc/fstab中的iSCSI目标上持久地挂载文件系统时，请确保遵循以下建议：

• 使用带有–fs选项的lsblk命令来确定文件系统UUID，然后使用该UUID挂载文件系统。 不要使用设备名称（/dev/sd*）。 设备的名称取决于 iSCSI 设备通过网络响应的顺序，因此设备名称可能会在引导之后更改。如果在 /etc/fstab 中使用设备名称，则系统可能会将设备挂载在错误的挂载点下。
• 在/etc/fstab中使用 _netdev 挂载选项。 因为iSCSI依赖网络访问远程设备，所以此选项可确保在网络和启动器启动之前，系统不会尝试挂载文件系统。

示例：

UUID="3d49d1dd-8209-43a1-a106-4de328762e00" /data xfs defaults,_netdev        0 0

还需要确保服务iscsi开机自动启动，该服务默认是开机自动启动的。

[root@client-shizhan ~ 09:48:46]# systemctl enable iscsi

断开目标连接

要停止使用iSCSI目标，请执行以下步骤：

• 确保没有使用目标提供的任何设备。 例如，卸载文件系统。

• 从/etc/fstab等位置删除对目标的所有持久引用。

• 从iSCSI目标注销。

  [root@client ~]# iscsiadm -m node -T iqn.2024-12.cloud.shizhan.server:disk1
  > -p 10.1.8.10:3260 -u


• 删除 iSCSI目标的本地记录，以使启动器在引导过程中不会自动登录到目标。

  [root@client ~]# iscsiadm -m node -T iqn.2024-12.cloud.shizhan.server:disk1
  > -p 10.1.8.10:3260 -o delete


故障处理

如果发现成功，但是启动器登录到发现的目标时遇到问题，则该问题很可能与访问控制或身份验证有关。客户端上的IQN与服务器上的IQN不匹配会导致目标登录失败。

如果问题是由于客户端上的启动器IQN不正确引起的，请在客户端的/etc/iscsi/initiatorname.iscsi文件中修复IQN，然后重新启动iscsid服务以使更改生效。

原因：iscsid 服务缓存了之前客户端扫描时使用的IQN。

处理方法：停止 iscsid 服务，释放之前客户端扫描时使用的IQN。

[root@client ~]# systemctl stop iscsid

# 重新发现
[root@client ~]# iscsiadm -m discovery -t st -p server
10.1.8.10:3260,1 iqn.2024-12.cloud.shizhan.server:disk1

# 重新登录
[root@client ~]# iscsiadm -m node -T iqn.2024-12.cloud.shizhan.server:disk1 -l

多路径访问

服务端准备

准备两个网络，targetcli中的portal也配置两个。效果如下：

[root@server ~]# ip -br a
lo               UNKNOWN        127.0.0.1/8 ::1/128
ens160           UP             10.1.8.10/24 fd15:4ba5:5a2b:1008:20c:29ff:fe18:d49e/64 fe80::20c:29ff:fe18:d49e/64
ens224           UP             10.1.1.10/24 fe80::691c:af0d:551:9745/64

[root@server ~]# targetcli /iscsi/iqn.2024-08.fun.linux.server:webapp/tpg1/portals ls
o- portals ........................................................ [Portals: 2]
  o- 10.1.1.10:3260 ....................................................... [OK]
  o- 10.1.8.10:3260 ....................................................... [OK]

什么是多路径

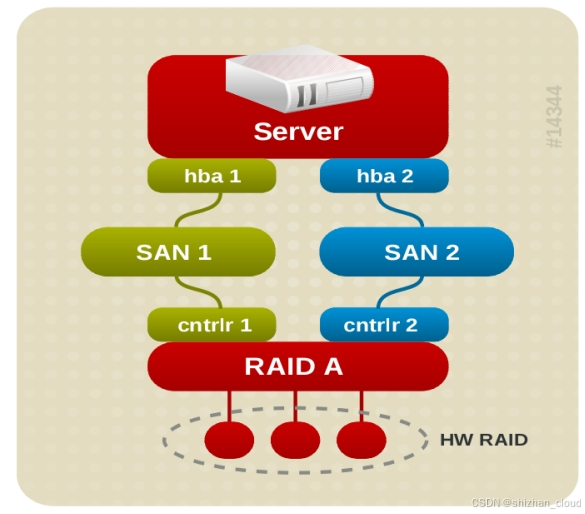

多路径是指服务器和存储阵列存在多个物理连接方式使用虚拟设备，这种方式可以提供更加弹性的存储连接（一个路径down掉不会影响连接性），也可以聚合存储带宽提供性能。

示例：

多路径由dm-multipath子系统提供，使用内核device mapper系统获得虚拟设备，有multipathd进程和multipath命令行工具管理。

软件包device-mapper-multipath提供必要的binaries daemon和kernel modules。安装、配置、启动后，多路径设备节点会创建在两个位置。

出于管理目的，multipath设备创建在/dev/mapper，如果选择了user-friendly名称，这些设备也可以命名为mpathN[pM]，或者配置在World Wide ID（WWID）之后。管理员也可以自定义多路径设备名，这些自定义名称在multipaths配置文件的multipaths部分使用alias选项定义。

多路径设备也会创建在/dev目录，格式/dev/dm-N与/dev/mapper下的文件匹配。这些设备提供给系统内部使用，禁止管理目的直接使用。

重要：多路径提供存储访问路径down情况的保护。如果存储本身不可用，访问访问存储也会不可用。

创建多路径设备，不同的路径将会合并到组中，取决于/etc/multipath.conf配置。典型情况，同一时刻只能激活一个组，一个组可以包含多个路径。当某个组故障，多路径进程将切换流量到不同组中。

配置多路径

安装软件包

[root@client ~]# yum install -y device-mapper-multipath

启用多路径

创建配置文件 /etc/multipath.conf 最简单的方法是使用mpathconf工具：

• 如果文件不存在，使用以下命令生成配置文件。也可以从默认位置/usr/share/doc/device-mapper-multipath-*/multipath.conf拷贝过来。

  [root@client ~]# mpathconf --enable


• 如果文件已经存在，则以下命令会修改文件配置。

  [root@client ~]# mpathconf --enable --with_multipathd y --with_chkconfig y


编辑配置文件后，使用 systemctl 命令 enable 和 start multipathd 进程。

[root@client ~]# systemctl enable multipathd
[root@client ~]# systemctl start multipathd

发现设备

过程省略。

确定设备是同一设备

WWN（World Wide Name），全球唯一名称，是由 IEEE 标准化的全球唯一标识符，用于标识存储设备（如硬盘、RAID 阵列、光纤交换机等），每个设备具有全球唯一名称。应用场景：在光纤通道（FC）、iSCSI 等存储网络中，用于识别和定位存储设备。

WWN 是判断多路径设备是否指向同一存储设备的 核心依据：所有属于同一多路径设备的物理路径（如sdb、sdc），其对应的存储设备 WWN 必然相同。

scsi_id 命令

[root@client ~]# /usr/lib/udev/scsi_id -g -u /dev/sdb
360014057202ac29e3cd4d24850ed82f3

[root@client ~]# /usr/lib/udev/scsi_id -g -u /dev/sdc
360014057202ac29e3cd4d24850ed82f3

udevadm 命令

[root@client ~]# udevadm info --query=property --name=/dev/sdb | grep ID_WWN_W
ID_WWN_WITH_EXTENSION=0x600140559c2883e039048cbbce4320b4
[root@client ~]# udevadm info --query=property --name=/dev/sdC | grep ID_WWN_W
ID_WWN_WITH_EXTENSION=0x600140559c2883e039048cbbce4320b4

通过 UUID 或其他标识符辅助判断

[root@client ~]# blkid /dev/sdb
/dev/sdb: UUID="3c4cd1fc-8e65-4ce5-a85d-0b9a79e582b4" TYPE="xfs"
[root@client ~]# blkid /dev/sdc
/dev/sdc: UUID="3c4cd1fc-8e65-4ce5-a85d-0b9a79e582b4" TYPE="xfs"

监控多路径

multipath命令也可用于多路径状态监控。

• -l 选项，显示多路径拓扑简介。
• -ll 选项，会检测所有路径是否active，如果没有问题，路径的状态为active和ready。命令输出还会包括每个多路径设备的信息，有三个部分组成：多路径设备，path group，path group成员。

示例：

[root@client ~]# multipath -ll
mpatha (360014057202ac29e3cd4d24850ed82f3) dm-3 LIO-ORG ,db01
size=100G features='0' hwhandler='0' wp=rw
|-+- policy='service-time 0' prio=1 status=active
| `- 32:0:0:0 sdb 8:16 active ready running
`-+- policy='service-time 0' prio=1 status=enabled
  `- 33:0:0:0 sdc 8:32 active ready running

• 第一部分是多路径设备信息。

  • 第一行：alias wwid 设备名 vendor 和产品信息。

    WWID（World Wide Identifier），全球唯一标识符，是 Linux 多路径软件（multipath）使用的逻辑标识符，用于标识多路径设备（由多个物理路径聚合而成的逻辑设备）。

  • 第二行：size enabled features hardware handlers和写权限。

• 第二部分是多路径设备的path group，包括调度策略，优先级和path group 状态，紧随的是其成员path。对于每个path，也就是设备节点名，包括设备major和minor信息，path的状态。

  • 状态为up，随时可以执行IO操作的path，显示的状态为ready。
  • 状态为down，显示为faulty。

failover 的策略是active-passive配置，因此在任一时刻，只有一个路径是active状态，另外一个是enabled状态。

配置文件

配置文件 /etc/multipath.conf，包含5个部分：

• defaults，定义了所有多路径的默认配置，会被devices和multipaths块配置覆盖。

• blacklist，定义了多路径设备中不允许使用的设备。

• blacklist_exceptions，定义了多路径设备中应该包含的设备，即使设备已经定义在blacklist中。

• devices，指定特定设备类型，会被multipaths块覆盖。device是通过他们的vendor product和revision（修正）关键字识别（来自于sysfs的正则表达式匹配）。

• multipaths，包含指定路径，会覆盖defaults块和devices块中定义的设备。多路径基于他们的WWIDs识别（使用getuid_callout函数获得）。

覆盖方式：multipaths > devices > defaults。

Defaults

完整的默认设置可以参考/usr/share/doc/device-mapper-multipath-*/multipath.conf.defaults。

一些有趣的设置：

• path_selector：定义了组中下一次IO路径选择的算法。默认是“service-time 0”，提供给服务消耗时间最少的路径。备用算法，“round-robin 0”，分发IO给组中所有路径。rr_min_io_rq，定义每个IO路径发送多少个请求后转换到下一个IO路径。“queue-length 0”，定义下一个IO请求发送给最短队列长度的路径。

• path_grouping_policy：多路径是如何合并到priority组中。默认是failover，每个路径放入单独的组。multibus，所有可能的路径都聚合到一个组中。在使用multibus前，确保存储控制器支持active-active连接。

• path_check：定义multipathd进程如何确定路径是否healthy。包括硬件独立选项，directio和readsector0等，默认为directio，一般会被devices{}配置覆盖。

• features：定义启用的多路径功能。语法格式：num list。num代表启用的功能，list代表启用的功能列表。例如，queue_if_no_path和no_partitions。

• user_friendly_names：定义在未定义alias情况下，多路径名称是否为mpathN。

在mpathconf命令创建的默认配置文件中，默认开启了user_friendly_names选项，多路径设备名称以用户友好方式命名为mpathN。只有一个多路径设备的时候比较有用，但有多个多路径设备，这些设备名称就会混淆。禁用用户友好名称，mpathconf命令创建时指定选项–user_friendly_names n，多路径设备名称将命名在他们的WWIDs之后。

警告：如果启用了queue_if_no_path，设置features “1 queue_if_no_path”，路径fail，处理IO的进程将挂起直到路径恢复。这个行为在集群部署中是不希望看到的，因为一个节点的IO挂起会导致集群其他节点访问存储。解决方法，指定no_path_retry参数值为fail，路径失败后将会立刻通知更高层，而非阻塞IO直到路径恢复。

multipaths

用于为特定多路径设定不同的path_grouping策略，设定多路径alias。

multipaths {
        multipath {
                wwid                    360014057202ac29e3cd4d24850ed82f3
                alias                   ClusterStorage
                path_grouping_policy    failover
        }
}

当path group配置了multibus策略时，多路径设备将所有路径组合到一个 group中。

multipaths {
        multipath {
                wwid                    36001405bbc2fa575d0d46ec8951bc465
                alias                   ClusterStorage
                path_grouping_policy    multibus
        }
}

[root@client ~]# multipath -ll
ClusterStorage (360014057202ac29e3cd4d24850ed82f3) dm-0 LIO-ORG ,clusterstor
size=4.0G features='0' hwhandler='0' wp=rw
`-+- policy='service-time 0' prio=1 status=active
  |- 2:0:0:0 sdb 8:16 active ready running
  `- 3:0:0:0 sda 8:0  active ready running

devices

devices 块定义了每个独立的设备。

示例：

devices {
       device {
               vendor                  "COMPAQ  "
               product                 "HSV110 (C)COMPAQ"
               path_grouping_policy    multibus
               path_checker            readsector0
               path_selector           "round-robin 0"
               hardware_handler        "0"
               failback                15
               rr_weight               priorities
               no_path_retry           queue
       }
}

Blacklist

Blacklist 提供设备黑名单，通过WWID和device node指定设备，支持使用通配符。

blacklist {
        devnode "^vd[a-z]"
        wwid 1234567890abcde
}

查看磁盘设备WWID命令：

[root@client ~]# /usr/lib/udev/scsi_id -g -u /dev/sda
360014057202ac29e3cd4d24850ed82f3

blacklist_exceptions

blacklist_exceptions 提供设备黑名单。

blacklist_exceptions {
       device {
               vendor  "IBM"
               product "S/390.*"
       }
}

使用设备

多路径设备名称为 /dev/mapper/mpatha，识别到设备后就可以正常使用。

示例：划分分区，格式化，挂载。

[root@client ~]# parted /dev/mapper/mpatha mklabel gpt
[root@client ~]# parted /dev/mapper/mpatha unit MiB mkpart webapp 1 10241 <<< 'Ignore'

[root@client ~]# mkfs.xfs /dev/mapper/mpatha1
[root@client ~]# mount /dev/mapper/mpatha1 /usr/share/nginx/html

[root@client ~]# df -h /usr/share/nginx/html
Filesystem           Size  Used Avail Use% Mounted on
/dev/mapper/mpatha1   10G  104M  9.9G   2% /var/www/html

持久化挂载

[root@client ~]# vim /etc/fstab
# 最后增加一条
/dev/mapper/mpatha1 /usr/share/nginx/html xfs _netdev 0 0

[root@client ~]# systemctl daemon-reload
[root@client ~]# umount /usr/share/nginx/html
[root@client ~]# mount -a
[root@client ~]# df -h /usr/share/nginx/html
Filesystem           Size  Used Avail Use% Mounted on
/dev/mapper/mpatha1   10G  104M  9.9G   2% /var/www/html

高可用性测试

测试1：断开server端第二块网卡

[root@server ~]# nmcli device disconnect ens192

以下显示了passive状态的path group发生了故障。active状态的path group保持不变。

[root@client ~]# multipath -ll
mpatha (3600140559c2883e039048cbbce4320b4) dm-0 LIO-ORG ,clusterstor
size=4.0G features='0' hwhandler='0' wp=rw
|-+- policy='service-time 0' prio=1 status=active
| `- 2:0:0:0 sdb 8:16 active ready running
`-+- policy='service-time 0' prio=1 status=enabled
  `- 3:0:0:0 sda 8:0  failed faulty offline

测试2：恢复server端第二块网卡

以下显示了active状态的path group发生了故障。active状态的path group变更为failed faulty offline，同时状态由active变更为enabled。passive状态的path group变更为active ready running，同时状态由enabled变更为active。

[root@client ~]# multipath -ll
mpatha (3600140559c2883e039048cbbce4320b4) dm-0 LIO-ORG ,clusterstor
size=4.0G features='0' hwhandler='0' wp=rw
|-+- policy='service-time 0' prio=1 status=enabled
| `- 2:0:0:0 sdb 8:16 failed faulty offline
`-+- policy='service-time 0' prio=1 status=active
  `- 3:0:0:0 sda 8:0  active ready running

重要：故障路径恢复后，当前的active path保持不变，即使恢复的路径之前是active path，可以通过手动切换回来。
