WireViz电缆参数设置：AWG与mm²自动换算技巧
WireViz电缆参数设置：AWG与mm²自动换算技巧
【免费下载链接】WireViz Easily document cables and wiring harnesses.
项目地址: https://gitcode.com/gh_mirrors/wi/WireViz
想要轻松搞定电缆线束文档？WireViz作为专业的电缆布线图设计工具，能帮你快速完成复杂的线束设计。特别是其强大的电缆参数设置功能，支持AWG与mm²之间的自动换算，让工程师们再也不用为复杂的单位转换而头疼！🎯
为什么需要AWG与mm²自动换算？
在电缆设计领域，AWG（美国线规）和mm²（平方毫米）是两种最常见的线径表示方式。欧美地区习惯使用AWG，而亚洲和欧洲则更多采用mm²。WireViz的智能换算功能让你在输入参数时完全不用担心单位问题。
多连接器并行布线设计，展示0.14 mm² (26 AWG)与0.25 mm² (24 AWG)的混合使用
快速上手：开启自动换算功能
启用AWG与mm²自动换算非常简单，只需在电缆定义中添加show_equiv: true参数：
cables:
W1:
gauge: 0.25 mm2
show_equiv: true
length: 0.2
color_code: IEC
wirecount: 6
这个设置会让WireViz在生成的图表中同时显示两种单位的等效值，比如"0.25 mm² (24 AWG)"。
WireViz支持的电缆参数格式
根据语法文档，WireViz支持多种电缆参数输入方式：
- 直接输入数值：
0.25（默认单位为mm²） - 指定mm²单位：
0.25 mm2 - 指定AWG单位：
24 AWG - 自定义格式：任意字符串格式
实战案例：多规格线束设计
高针数连接器的复杂布线，统一使用0.25 mm²线束
在真实的工程项目中，经常会遇到不同规格线束混合使用的情况。比如在examples/demo02.yml中：
- 信号线使用
0.14 mm² (26 AWG) - 电源线使用
0.25 mm² (24 AWG)
参数配置的最佳实践
1. 统一单位标准
建议在整个项目中使用统一的单位标准，避免混淆。WireViz的自动换算功能确保无论你使用哪种单位，都能得到准确的结果。
2. 利用颜色编码系统
WireViz支持多种国际标准的颜色编码，包括DIN、IEC、TEL等，让线束标识更加规范。
3. 批量处理技巧
对于多个相同规格的线束，可以使用WireViz的自动生成功能，大大提高效率。
进阶功能：屏蔽线与特殊线束

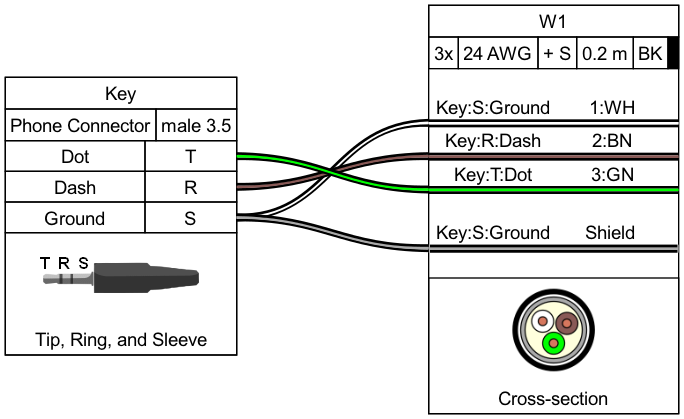

24 AWG屏蔽线的参数配置示例
WireViz还支持屏蔽线、束线等特殊线束的参数设置，满足各种复杂场景的需求。
常见问题解答
Q：AWG和mm²的换算准确吗？ A：WireViz内置了标准的换算表，确保换算结果的准确性。
Q：可以自定义换算规则吗？ A：目前WireViz使用标准换算规则，暂不支持自定义。
通过掌握WireViz的电缆参数设置技巧，特别是AWG与mm²的自动换算功能，你将能够更加高效地完成电缆线束设计工作。无论是简单的连接线还是复杂的工业布线，WireViz都能帮你轻松搞定！🚀
