Keepalived概述
概念
- keepalived 是Linux下一个轻量级的高可用解决方案
- 主要是通过虚拟路由冗余协议(VRRP)来实现高可用功能
- Virtual Router Redundancy Protocol
- 起初就是为了补充LVS功能而设计的，用于监控LVS集群内后端真实服务器状态
- 后来加入了VRRP的功能，它出现的目的是为了解决静态路由出现的单点故障问题
功能
- LVS规则管理
- LVS集群真实服务器状态监测
- 管理VIP
使用Keepalived实现LVS高可用
实验环境准备
清理环境
#[实验环境准备]
[root@server1 ~]# vm clone lvs2 #创建lvs2主机
[root@server1 ~]# vm setip lvs2 192.168.88.6 #配置ip
#[清理lvs1主机原有规则和VIP配置]
[root@pubserver cluster]# vim 10_rm_dr_manual.yml
---
- name: clean lvs1 manual config #清理手工配置LVS-DR规则，后续交给Keepalived管理
hosts: lvs1
tasks:
- name: clean ipvs rule
shell: "ipvsadm -C"
- name: rm vip file #清理手工eth0:0配置，后续交给Keepalived管理
file:
path: /etc/sysconfig/network-scripts/ifcfg-eth0:0
state: absent
notify: deactive vip
handlers:
- name: deactive vip #关闭eth0:0接口
shell: ifdown eth0:0
[root@pubserver cluster]# ansible-playbook 10_rm_dr_manual.yml
[root@pubserver cluster]# ansible lbs -a "ip a s | grep 192.168"
lvs1 | CHANGED | rc=0 >>
inet 192.168.88.5/24 brd 192.168.88.255 scope global noprefixroute eth0
#[调整Ansible配置]
[root@pubserver cluster]# vim inventory
[clients]
client ansible_ssh_host=192.168.88.10
[webservers]
web1 ansible_ssh_host=192.168.88.100
web2 ansible_ssh_host=192.168.88.200
[lbs]
lvs1 ansible_ssh_host=192.168.88.5
lvs2 ansible_ssh_host=192.168.88.6 #新添加
[all:vars]
ansible_ssh_user=root
ansible_ssh_pass=a
[root@pubserver cluster]# ansible all -m ping
#[更新所有主机yum源]
[root@pubserver cluster]# ansible-playbook 05_config_yum.yml
配置测试高可用负载均衡集群
lvs1和lvs2节点安装LVS和Keepalived软件
[root@pubserver cluster]# vim 11_inst_lvs_kp.yml
---
- name: install soft
hosts: lbs #对lbs组操作
tasks:
- name: install pkgs #安装软件
yum:
name: ipvsadm,keepalived
state: present
[root@pubserver cluster]# ansible-playbook 11_inst_lvs_kp.yml #执行剧本
配置lvs1节点Keepalived软件
[root@lvs1 ~]# vim /etc/keepalived/keepalived.conf
global_defs {
...
router_id lvs1 #集群节点唯一标识
vrrp_iptables #放行防火墙规则
...
vrrp_strict #严格遵守VRRP规则
...
}
vrrp_instance VI_1 {
state MASTER #状态
interface eth0 #网卡
virtual_router_id 51 #虚拟路由唯一标识符
priority 100 #优先级
advert_int 1 #心跳包间隔时间
authentication { #认证方式
auth_type PASS #密码认证
auth_pass 1111 #集群密码
}
virtual_ipaddress { #定义VIP
192.168.88.15/24 dev eth0 label eth0:0 #VIP地址及绑定网卡和虚接口标签
}
}
virtual_server 192.168.88.15 80 { #定义LVS虚拟服务器
delay_loop 6 #健康检查延时6s开
lb_algo wrr #调度算法
lb_kind DR #LVS工作模式
persistence_timeout 50 #50s内相同客户端发起请求由同一服务器处理
protocol TCP #虚拟服务器协议
real_server 192.168.88.100 80 { #定义真实服务器
weight 1 #权重
TCP_CHECK { #健康检查方式
connect_timeout 3 #连接超时时间为3s
nb_get_retry 3 #连续3次访问失败则认为真实服务器故障
delay_before_retry 3 #健康检查包时间间隔
}
}
real_server 192.168.88.200 80 {
weight 2
TCP_CHECK {
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
}
启动服务测试
[root@lvs1 ~]# ipvsadm -Ln #启动服务前无LVS规则
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
[root@lvs1 ~]# systemctl enable --now keepalived #加入开机自启并立即启动
[root@lvs1 ~]# ipvsadm -Ln #启动服务后有LVS规则
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.88.15:80 wrr persistent 50
-> 192.168.88.100:80 Route 1 0 0
-> 192.168.88.200:80 Route 2 0 0
[root@lvs1 ~]# ip a s | grep 192.168 #VIP已绑定
inet 192.168.88.5/24 brd 192.168.88.255 scope global noprefixroute eth0
inet 192.168.88.15/24 scope global secondary eth0:0
同一服务器处理请求
[root@client ~]# for i in {1..6}
> do
> curl http://192.168.88.15
> done
Welcome to web2
Welcome to web2
Welcome to web2
Welcome to web2
Welcome to web2
Welcome to web2
[root@lvs1 ~]# vim /etc/keepalived/keepalived.conf #注释掉 持久连接时长
...
#persistence_timeout 50
...
[root@lvs1 ~]# systemctl restart keepalived #重启keepalived
[root@client ~]# for i in {1..6};do curl http://192.168.88.15; done #测试
Welcome to web2
Welcome to web1
Welcome to web2
Welcome to web2
Welcome to web1
Welcome to web2
配置lvs2节点Keepalived软件
[root@lvs1 ~]# scp /etc/keepalived/keepalived.conf root@192.168.88.6:/etc/keepalived/ #复制lvs1节点配置文件给lvs2节点 ，方便
[root@lvs2 ~]# vim /etc/keepalived/keepalived.conf #更改备份节点的配置
router_id lvs2 #集群节点唯一标识符
state BACKUP #状态更改为备份节点
priority 50 #优先级
[root@lvs2 ~]# ipvsadm -Ln # -L:显示内核虚拟服务器表 -n为显示具体IP地址
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
[root@lvs2 ~]# systemctl start keepalived #启动服务
[root@lvs2 ~]# ipvsadm -Ln #启动后可查看到LVS规则内的 虚拟服务器内与 真实服务器list
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.88.15:80 wrr
-> 192.168.88.100:80 Route 1 0 0
-> 192.168.88.200:80
验证 web真实服务器 健康检查
[root@web1 ~]# systemctl stop nginx #模拟web1故障
[root@lvs1 ~]# ipvsadm -Ln #LVS规则中的web1被擦除
TCP 192.168.88.15:80 wrr
-> 192.168.88.200:80 Route 2 0 0
[root@lvs2 ~]# ipvsadm -Ln #lvs2内的规则也显示同步被擦除
TCP 192.168.88.15:80 wrr
-> 192.168.88.200:80 Route 2 0 0
验证高可用负载均衡
[root@lvs1 ~]# ip a s | grep 88.15 #过滤查看到 VIP绑定于lvs1
inet 192.168.88.15/24 scope global secondary eth0:0
[root@lvs1 ~]# systemctl stop keepalived #模拟lvs1节点故障
[root@lvs1 ~]# ip a s | grep 88.15 #过滤查看到为空列表 ，VIP被释放
[root@lvs1 ~]# ipvsadm -Ln #Lvs1节点故障，LVS规则同步也被清空
[root@lvs2 ~]# ip a s | grep 88.15 # 使用Lvs2节点过滤，查看到VIP绑定于lvs2，
inet 192.168.88.15/24 scope global secondary eth0:0
[root@lvs2 ~]# ipvsadm -Ln #Lvs1主节点宕机后，由Lvs2规则进行分发
TCP 192.168.88.15:80 wrr
-> 192.168.88.100:80 Route 1 0 0
-> 192.168.88.200:80 Route 2 0 0
[root@client ~]# for i in {1..6}
do
curl http://192.168.88.15
done
#测试查看到Lvs1宕机，由Lvs2节点补上，实现高可用负载均衡
Welcome to web1
Welcome to web2
Welcome to web2
Welcome to web1
Welcome to web2
Welcome to web2
Haproxy负载均衡集群
Haproxy相关概念
概念
- HAProxy是可提供高可用性、负载均衡以及基于TCP和HTTP应用的代理 是免费、快速并且可靠的一种解决方案
- HAProxy非常适用于并发大（并发达1w以上）web站点，这些站点通常又需要会话保持或七层处理
- 可以很简单安全的整合至当前的架构中，同时可以保护web服务器不被暴露到公网
工作模式
- mode http：只适用于web服务
- mode tcp：适用于各种服务
- mode health：仅做健康检查，很少使用
调度算法
- roundrobin：轮询 static-rr：加权轮询 leastconn：最少连接者先处理
- source：根据请求源IP，类似于nginx的ip_hash ri：根据请求的URI
- rl_param：根据请求人URL参数’balance url_param’
- rdp-cookie(name) ：根据cookie(name)来锁定并哈希每一次的TCP请求
- hdr(name) ：根据HTTP请求头来锁定每一次HTTP请求
实验环境准备
安装haproxy服务
# 关机lvs2节点
[root@lvs2 ~]# poweroff
# lvs1节点安装Haproxy软件
[root@pubserver cluster]# vim 12_install_haproxy.yml
---
- name: config haproxy
hosts: lvs1
tasks:
- name: stop keepalived #停止Keepalived服务
service:
name: keepalived
state: stopped
enabled: false
- name: remove softs #卸载软件
yum:
name: ipvsadm,keepalived
state: absent
- name: modify hostname #设置主机名
shell: "hostnamectl set-hostname haproxy"
- name: install haproxy #安装软件
yum:
name: haproxy
state: present
[root@pubserver cluster]# ansible-playbook 12_install_haproxy.yml
配置Haproxy
## 配置Haproxy负载均衡集群
# 配置文件说明
global为全局配置，通常保持默认即可
defaults为缺省配置，如果后续有相同配置则覆盖缺省值
# 配置Haproxy
[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
...
#先把包括64行在内的之后的行全部删除，然后添加以下配置
...
listen webservers #定义虚拟服务器
bind 0.0.0.0:80 #定义监听端口
mode http #定义工作模式
balance roundrobin #定义调度算法
server web1 192.168.88.100:80 check inter 2000 rise 2 fall 5
server web2 192.168.88.200:80 check inter 2000 rise 2 fall 5
#check：对后端服务器进行健康检查
#inter：健康检查心跳包发送时间间隔
#rise：连续检查N次有响应则认为健康
#fall：连续检查N次无响应则认为故障
[root@haproxy ~]# systemctl start haproxy #启动 haproxy
[root@haproxy ~]# ss -antlp | grep haproxy # 显示haproxy定义好了的端口：80
tcp LISTEN 0 128 0.0.0.0:80 0.0.0.0:* users:(("haproxy",pid=33351,fd=5))
[root@client ~]# for i in {1..6} # 访问测试
do
curl http://192.168.88.5
done
Welcome to web1
Welcome to web2
Welcome to web1
Welcome to web2
Welcome to web1
Welcome to web2
开启Haproxy健康检查页面
## Haproxy健康检查页面
# 配置Haproxy
[root@haproxy ~]# vim /etc/haproxy/haproxy.cfg
...
listen stats #定义虚拟服务器
bind 0.0.0.0:1080 #定义监听端口
stats refresh 30s #定义页面刷新时间
stats uri /stats #定义请求路径
stats auth admin:admin #定义用户/密码
[root@haproxy ~]# systemctl restart haproxy
[root@haproxy ~]# ss -antlp | grep haproxy
LISTEN 0 128 0.0.0.0:1080 0.0.0.0:* users:(("haproxy",pid=28627,fd=7))
LISTEN 0 128 0.0.0.0:80 0.0.0.0:* users:(("haproxy",pid=28627,fd=5))

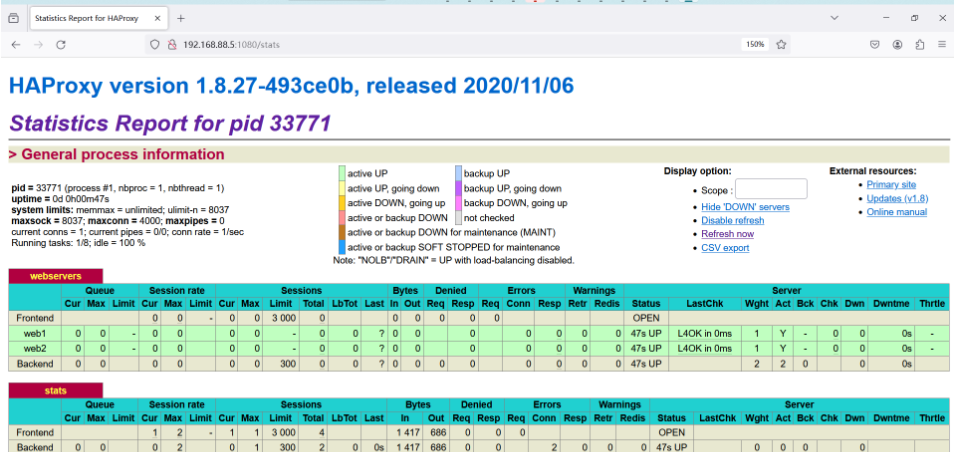

# 浏览器访问测试： http://192.168.88.5:1080/stats 用户名/密码：admin/admin
## 参数说明：
# Queue：队列数据的信息（当前队列数量、最大值、队列限制数量）
# Session rate：每秒会话率（当前值、最大值、限制数量）
# Sessions：总会话量（当前值、最大值、总量）
# Bytes：流量统计（入站、出站流量）
# Denied：拒绝请求情况（拒绝请求、拒绝回应）
# Errors：错误请求情况（错误请求、错误连接、错误回应）
# Warings：警告情况（重新尝试警告、重新连接警告）
# Server：后端服务器情况（状态、最后检查时间、权重、备份服务器数量、宕机服务器数量、宕机时长
负载均衡软件对比
适用场景
- LVS适用于需要高并发性和稳定性的场景
- Nginx适用于静态文件服务和反向代理等应用层负载均衡场景
- HAProxy则具备较为丰富的功能和灵活性，适用于多种负载均衡场景
对比
LVS：Linux Virtual Server
优点：
– 高性能：LVS使用Linux内核中的IP负载均衡技术，能够实现非常高的并发处理能力
– 稳定性：LVS经过长时间的实践应用，成熟稳定，被广泛使用
– 可用性：支持高可用性的配置，可以实现故障自动切换，提供无中断的服务 灵活性：可根据需要采用多种负载均衡算法，如轮询、加权轮询、哈希等缺点：
– 配置复杂：相对于其他两个技术，LVS的配置相对较为复杂，需要更深入的了解和配置
– 功能相对局限：LVS主要是一种传输层负载均衡技术，无法像Nginx和HAProxy那样对应用层协议进行处理Nginx
优点
– 高性能：Nginx采用了基于事件驱动的异步非阻塞架构，能够处理大量并发连接
– 负载均衡：Nginx具备内置的负载均衡功能，可以根据配置进行请求的转发
– 丰富的功能：Nginx支持反向代理、静态文件服务、缓存、SSL等，在Web服务器领域有很广泛的应用缺点
– 功能相对较少：相对于LVS和HAProxy，Nginx在负载均衡算法和健康检查等方面的功能相对较少
– 限制于应用层协议：Nginx只能对HTTP和HTTPS等应用层协议进行处理，无法处理其他协议Haproxy
优点
– 灵活性：HAProxy支持丰富的负载均衡算法和会话保持方式，可以根据需求进行灵活配置
– 完整的功能：HAProxy支持高可用性配置、健康检查、故障恢复、SSL等功能，在负载均衡领域应用广泛
– 高性能：HAProxy性能优良，能够处理大量并发连接，并且支持异步IO模型缺点
– 内存占用：相对于Nginx和LVS，HAProxy在处理大量连接时消耗的内存稍高一些
– 高可用性：HAProxy需要借助额外的工具来实现高可用性，例如Keepalived
扩展
keepalived实现web集群高可用

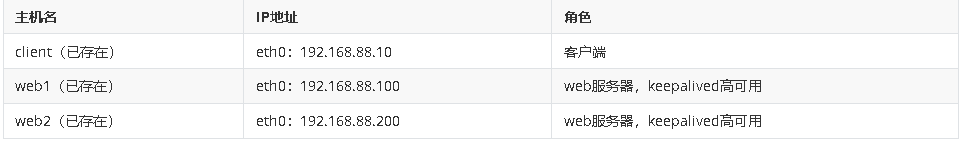

实验环境
配置Keepalived高可用集群
#[配置Keepalived高可用集群]
#[ 安装Keepalived软件]
[root@pubserver cluster]# vim 08_inst_web_kp.yml
---
- name: install keepalive on webservers
hosts: webservers
tasks:
- name: install keepalived #安装软件
yum:
name: keepalived
state: present
[root@pubserver cluster]# ansible-playbook 08_inst_web_kp.yml
#[ 配置Keepalived集群]
[root@web1 ~]# vim /etc/keepalived/keepalived.conf
1 ! Configuration File for keepalived
2
...
11 smtp_connect_timeout 30
12 router_id web1 #设置集群节点唯一标识符
13 vrrp_iptables #手工添加，与vrrp_strict协同工作，自动放行iptables规则
14 vrrp_skip_check_adv_addr
15 vrrp_strict #严格遵守VRRP协议，将iptables默认规则设置为拒绝
16 vrrp_garp_interval 0
17 vrrp_gna_interval 0
18 }
19
20 vrrp_instance VI_1 {
21 state MASTER #状态，节点角色master主，BACKUP备用角色
22 interface eth0 #keepalived监听的网卡
23 virtual_router_id 51 #虚拟路由器唯一表示，范围0-255，
24 priority 100 #优先级
25 advert_int 1 #心跳包频率1s
26 authentication { #认证方式
27 auth_type PASS #认证类型
28 auth_pass 1111 #集群内节点认证密码
29 }
30 virtual_ipaddress {
31 192.168.88.80/24 dev eth0 label eth0:1 #VIP地址及绑定网卡和虚接口标签
32 }
33 }
34 #34行之后的全部删除，后面是lvs相关的配置
[root@web2 ~]# vim /etc/keepalived/keepalived.conf
1 ! Configuration File for keepalived
2
3 global_defs {
...
11 smtp_connect_timeout 30
12 router_id web2 #集群节点唯一标识
13 vrrp_iptables #放行iptables规则
14 vrrp_skip_check_adv_addr
15 vrrp_strict
16 vrrp_garp_interval 0
17 vrrp_gna_interval 0
18 }
19
20 vrrp_instance VI_1 {
21 state BACKUP #状态
22 interface eth0
23 virtual_router_id 51
24 priority 50 #优先级值低于master
25 advert_int 1
26 authentication {
27 auth_type PASS
28 auth_pass 1111
29 }
30 virtual_ipaddress {
31 192.168.88.80/24 dev eth0 label eth0:1
32 }
33 }
#[ 启动服务]
[root@web1 ~]# systemctl start keepalived.service
[root@web2 ~]# systemctl start keepalived.service
#[ 验证VIP绑定情况]
[root@web1 ~]# ip a s | grep 192.168 #web1主机绑定vip
inet 192.168.88.15/32 brd 192.168.88.15 scope global lo:0
inet 192.168.88.100/24 brd 192.168.88.255 scope global noprefixroute eth0
inet 192.168.88.80/24 scope global secondary eth0:1
[root@web1 ~]#
[root@web2 ~]# ip a s | grep 192.168 #web2主机未绑定vip
inet 192.168.88.15/32 brd 192.168.88.15 scope global lo:0
inet 192.168.88.200/24 brd 192.168.88.255 scope global noprefixroute eth0
[root@web2 ~]#
#[ 测试高可用]
[root@client ~]# curl http://192.168.88.80 #访问VIP得到web1节点首页内容
Welcome to web1
[root@web1 ~]# systemctl stop keepalived.service #模拟web1节点故障
[root@client ~]# curl http://192.168.88.80 #访问VIP得到web2节点首页内容
Welcome to web2
[root@web2 ~]# ip a s | grep 192.168 #确认web2主机绑定VIP
inet 192.168.88.15/32 brd 192.168.88.15 scope global lo:0
inet 192.168.88.200/24 brd 192.168.88.255 scope global noprefixroute eth0
inet 192.168.88.80/24 scope global secondary eth0:1
[root@web1 ~]# systemctl start keepalived.service #模拟web1节点修复
[root@web1 ~]# ip a s | grep 192.168 #确认VIP被web1抢占
inet 192.168.88.15/32 brd 192.168.88.15 scope global lo:0
inet 192.168.88.100/24 brd 192.168.88.255 scope global noprefixroute eth0
inet 192.168.88.80/24 scope global secondary eth0:1
[root@web2 ~]# ip a s | grep 192.168 #确认VIP被web2释放
inet 192.168.88.15/32 brd 192.168.88.15 scope global lo:0
inet 192.168.88.200/24 brd 192.168.88.255 scope global noprefixroute eth0
关联节点服务
- 配置高可用的web集群时，Keepalived只为服务器提供了VIP Keepalived不知道服务器上运行了哪些服务
- MASTER服务器可以通过跟踪脚本监视本机的80端口，一旦本机80端口失效，则将VIP切换至BACKUP服务器
- Keepalived对脚本的要求是，退出码为0表示访问成功；退出码为1表示失败
## 解决Keepalived关联节点服务
#[编写服务检查脚本]
[root@web1 ~]# vim /etc/keepalived/check_http.sh
#!/bin/bash
ss -antpul | grep -q nginx && exit 0 || exit 1
[root@web1 ~]# chmod +x /etc/keepalived/check_http.sh
#[ 配置Keepalived关联服务]
[root@web1 ~]# vim /etc/keepalived/keepalived.conf
[root@web1 ~]# cat -n /etc/keepalived/keepalived.conf
1 ! Configuration File for keepalived
2
...
18 }
19
20 vrrp_script chk_http_port {
21 script "/etc/keepalived/check_http.sh" #声明关联的脚本，定义检测脚本位置
22 interval 2 #定义脚本执行频率
23 }
24
25 vrrp_instance VI_1 {
26 state MASTER
27 interface eth0
28 virtual_router_id 51
29 priority 100
30 advert_int 1
31 authentication {
32 auth_type PASS
33 auth_pass 1111
34 }
35 virtual_ipaddress {
36 192.168.88.80/24 dev eth0 label eth0:1
37 }
38 track_script { #引用脚本chk_http_port
39 chk_http_port
40 }
41 }
[root@web1 ~]# systemctl restart keepalived.service
#[ 测试高可用配置]
[root@web1 ~]# ip a s | grep 88.80 #确认VIP绑定在web1
inet 192.168.88.80/24 scope global secondary eth0:1
[root@web1 ~]# systemctl stop nginx.service #模拟web1故障
[root@web1 ~]# ip a s | grep 88.80 #确认web1释放VIP
[root@web2 ~]# ip a s | grep 88.80 #确认VIP绑定于web2
inet 192.168.88.80/24 scope global secondary eth0:1
[root@web1 ~]# systemctl start nginx.service #模拟web1故障修复
[root@web1 ~]# ip a s | grep 88.80 #确认VIP绑定于web1
inet 192.168.88.80/24 scope global secondary eth0:1
