简介：UDP协议通过组播通信实现一对多的高效数据传输，适用于实时多媒体通信和网络直播等场景。本实践教程将介绍UDP组播的关键概念，如组播地址、组播端口，以及如何编写UDP组播接收程序。通过编程示例“udp_server.c”，开发者可以学习到如何实现组播地址和端口的配置，接收处理组播数据，并了解组播实现所依赖的IGMP协议和网络硬件支持。
1. UDP协议与组播概念
用户数据报协议（UDP）作为互联网协议套件中的传输层通信协议，以其简单快速、无连接的特点，在网络通信中占据一席之地。尽管UDP不保证数据包的顺序和完整性，且不提供流量控制和拥塞控制机制，但在某些需要快速传输数据且能够容忍一定丢包率的应用场景中，如实时视频流、在线游戏和语音通信等，UDP成为了首选。
组播技术，又称为多播，是一种网络发送技术，它允许单一数据包被发送到多个目的地，而无需在每个目的地单独发送一份拷贝。这种方式大幅度提高了网络效率，尤其在大规模多点传输的场合，如IPTV、在线教育、多点视频会议等。通过减少不必要的网络流量，组播能够在一定程度上优化带宽使用，降低发送者的负载。
本章将从UDP协议的基本原理讲起，逐步探索组播的起源和定义，进而分析它在现代网络通信中的重要性和应用场景，为读者提供一个全面而深入的理解。
2. 组播地址与组播端口定义
在深入探讨组播通信模型与程序设计之前，本章节将首先深入解析组播地址的构成与分类，阐述组播地址的核心作用以及其在组播网络中的协同工作方式。接着，我们将具体讨论组播端口的作用与配置，详细分析端口号的选取原则和注意事项，并对静态与动态端口的管理策略进行探讨。
2.1 组播地址的构成与分类
2.1.1 组播地址的结构解析
组播地址用于标识一个特定的接收者组，它允许发送者向该组内的所有成员一次性发送消息。在IPv4地址体系中，组播地址范围从224.0.0.0到239.255.255.255。组播地址的高位字节固定为 1110 ，后面跟随的是组标识符。
组播地址的结构如下图所示：
flowchart LR
A[组播地址] --> B[前4位固定为1110]
B --> C[28位组标识符]
- 固定位 ：最开始的
1110表示这是一个组播地址。 - 组标识符 ：剩余的28位用于标识不同的组播组。
2.1.2 局部链接、全局链接与源特定组播地址
组播地址可以进一步细分为局部链接组播地址、全局链接组播地址以及源特定组播地址。
- 局部链接组播地址 （范围在
224.0.0.0到224.0.0.255）被用于局域网内的通信，例如网络时间协议（NTP）和路由信息协议（RIP）。 - 全局链接组播地址 （范围在
224.0.1.0到238.255.255.255）可以跨网络使用，用于全网范围的组播通信。 - 源特定组播地址 （范围在
239.0.0.0到239.255.255.255）用于组织内部的组播，不在全局范围内路由。
2.1.3 组播地址的特殊用途和范围
组播地址的特殊用途包括但不限于多播路由协议、流媒体、在线游戏、分布式计算等。由于组播减少了网络中的数据复制，因此它在需要高效传输大量数据的场合具有特殊优势。
下表展示了组播地址的分类及其用途：
| 类别 | 地址范围 | 用途示例 |
|---|---|---|
| 局部链接组播地址 | 224.0.0.0 - 224.0.0.255 | NTP, RIP |
| 全局链接组播地址 | 224.0.1.0 - 238.255.255.255 | 流媒体服务, 游戏网络 |
| 源特定组播地址 | 239.0.0.0 - 239.255.255.255 | 组织内部分布式计算 |
2.2 组播端口的作用与配置
2.2.1 端口的概念在组播中的应用
端口是应用层与传输层通信的一个抽象层，它能够标识网络中应用程序的特定服务。在组播中，端口用于标识组播通信中的不同服务或会话。
一个组播组可以同时使用多个端口，而一个端口也可以被多个组播组共用。例如，在IP多播中，一个组播组可以有多个相关的数据流，每个数据流对应一个端口。
2.2.2 端口号的选取原则和注意事项
端口号的选取需要注意以下原则和事项：
- 范围 ：端口号必须在0到65535之间。
- 唯一性 ：同一网络中不应有两个服务同时使用同一端口号。
- 私有端口 ：通常1024以下的端口号由系统或已知服务使用，因此开发新的组播应用时建议使用1024以上端口号。
2.2.3 静态与动态端口的管理策略
端口可以是静态配置，也可以是动态分配。静态端口在应用程序启动之前就已预定义，而动态端口通常由操作系统根据需要分配。
- 静态端口 ：适用于服务需要稳定且可预测的端口时，如网络服务器。
- 动态端口 ：适用于端口冲突较少的环境，可以灵活适应不同的网络条件。
在实际配置中，通常会将重要的服务如流媒体服务器设置为静态端口，而临时的或一次性的服务则使用动态端口。动态端口的分配可以通过套接字API实现，或者在某些网络配置工具中完成。
// 示例代码：动态分配端口号
#include
#include
#include
#include
#include
int main() {
int sockfd = socket(AF_INET, SOCK_DGRAM, 0);
if (sockfd < 0) {
perror("socket creation failed");
return -1;
}
struct sockaddr_in servaddr;
servaddr.sin_family = AF_INET;
servaddr.sin_addr.s_addr = htonl(INADDR_ANY);
servaddr.sin_port = htons(0); // let system allocate port
if (bind(sockfd, (const struct sockaddr *)&servaddr, sizeof(servaddr)) < 0) {
perror("bind failed");
return -1;
}
// The allocated port can be retrieved using getsockname() ...
close(sockfd);
return 0;
}
在上述代码中，我们创建了一个UDP套接字，并将端口设置为0，允许系统自动分配一个可用端口。之后，可以通过 getsockname() 函数获取该端口号，用于后续的操作。
总结本章节内容，组播地址与端口的合理配置是保证组播通信顺利进行的关键。理解其构成、分类和管理策略对于设计和实现高效的组播应用至关重要。
3. UDP组播接收程序实现
3.1 组播通信模型与程序设计
组播通信模型是一种将数据包发送到多个接收者的网络通信方式，与传统的单播和广播通信模型相比，它能够在不增加网络负载的情况下，高效地向多个目标分发数据。组播通信模型中，发送者被称为源（Source），而接收者被称为组成员（Group Member）。
3.1.1 组播通信模型的特点
组播通信模型允许网络中的多个接收者加入一个称为“组”的集合，从而只接收发送到该组的数据包。这种模型特别适合那些需要向多个接收者分发相同数据流的场景，如直播视频、在线游戏和大规模分布式计算。
特点包括：
- 带宽效率 ：数据只需在网络上发送一次，所有组成员均能接收。
- 可扩展性 ：支持大量的组成员加入和离开而不影响网络性能。
- 资源节约 ：源发送数据时，不需要维护每个接收者的列表。
3.1.2 设计组播接收程序的思路和方法
设计组播接收程序时，需要考虑以下几点：
- 确定需求和功能 ：首先明确组播程序需要处理的数据类型、如何处理错误和异常情况等。
- 选择合适的编程语言和库 ：根据需求选择合适的编程语言和组播支持库。
- 定义数据结构 ：设计程序中的数据结构以有效地存储和处理组播数据。
- 设计多线程或异步处理机制 ：为了提升性能，需处理并行接收组播数据。
- 安全性考虑 ：实现必要的安全措施，如加密传输和认证机制。
3.1.2.1 实践设计思路和方法
以下是实现一个基本的UDP组播接收程序的步骤：
- 初始化网络接口 ：设置网络接口以加入特定的组播组。
- 创建套接字 ：使用UDP协议创建套接字。
- 加入组播组 ：套接字加入到组播地址中，这样接收方才能接收到发送到该组的包。
- 数据接收 ：实现数据接收机制，处理数据包。
- 退出处理 ：设计退出时的清理和资源释放机制。
3.2 UDP组播接收程序的编程实践
实现UDP组播接收程序的关键是使用套接字API来接收组播数据，并且在多线程环境中处理这些数据。
3.2.1 编写UDP组播接收程序的基本步骤
具体步骤如下：
- 创建套接字 ：使用
socket()函数创建一个新的UDP套接字。 - 设置套接字选项 ：利用
setsockopt()函数配置套接字，如加入组播组。 - 绑定地址 ：使用
bind()函数将套接字绑定到指定的地址。 - 多线程处理 ：创建多个线程，每个线程负责接收数据。
代码块展示
#include
#include
#include
#include
#include
#include
#define PORT 12345
#define GROUP "239.255.255.250"
#define MAX_MESSAGE_SIZE 1024
int main() {
int sockfd;
struct sockaddr_in server_addr;
struct ip_mreq mreq;
char buffer[MAX_MESSAGE_SIZE];
socklen_t length = sizeof(struct sockaddr_in);
// 创建套接字
sockfd = socket(AF_INET, SOCK_DGRAM, 0);
if (sockfd == -1) {
perror("socket() error");
exit(1);
}
// 绑定地址
memset(&server_addr, 0, sizeof(server_addr));
server_addr.sin_family = AF_INET;
server_addr.sin_addr.s_addr = htonl(INADDR_ANY);
server_addr.sin_port = htons(PORT);
if (bind(sockfd, (struct sockaddr *)&server_addr, sizeof(server_addr)) == -1) {
perror("bind() error");
exit(1);
}
// 加入组播组
mreq.imr_multiaddr.s_addr = inet_addr(GROUP);
mreq.imr_interface.s_addr = htonl(INADDR_ANY);
if (setsockopt(sockfd, IPPROTO_IP, IP_ADD_MEMBERSHIP, &mreq, sizeof(mreq)) == -1) {
perror("setsockopt() error");
exit(1);
}
// 接收数据
while (1) {
int n = recvfrom(sockfd, buffer, MAX_MESSAGE_SIZE, 0, (struct sockaddr *)&server_addr, &length);
buffer[n] = 0;
printf("Received message: %s
", buffer);
}
// 关闭套接字
close(sockfd);
return 0;
}
3.2.2 使用套接字API实现组播接收功能
为了在套接字级别上实现组播接收功能，程序必须进行以下操作：
- 设置套接字选项 ：
setsockopt()函数用于将套接字加入到组播组中。此函数还用于设置TTL（Time To Live）和设置套接字的接收标志。
3.2.2.1 TTL的设置
TTL用于限制组播包在网络中的跳数，以防止数据包在局域网外的网络中传播。通过 setsockopt() ，可以设置TTL的值来控制包的传播范围。
3.2.2.2 接收标志的设置
通过设置套接字的接收标志，组播包只会在调用 recvfrom() 时返回，否则将被丢弃。
3.2.3 处理组播数据的多线程编程技术
为了提高程序的效率和响应速度，可以采用多线程技术处理组播数据。多线程可以实现数据的异步处理，避免了阻塞操作影响其他任务。
3.2.3.1 线程创建
可以使用 pthread_create() 函数创建处理组播数据的线程，每个线程负责处理一部分数据。
3.2.3.2 同步机制
由于数据共享，多个线程可能同时访问同一数据资源，因此需要适当的同步机制，如互斥锁或条件变量。
3.2.3.3 线程终止
当主线程或数据源停止时，需要安全地终止子线程，通常在主线程中使用 pthread_join() 等待子线程结束。
通过本章节的介绍，我们了解了如何使用UDP协议实现组播接收程序。接下来，我们将深入探讨如何合理设置组播地址和端口号参数，以确保组播通信的正确性和效率。
4. 组播地址与端口号参数设置
4.1 组播地址与端口号设置原则
4.1.1 确保唯一性与兼容性的设置策略
在组播通信中，为了确保网络通信的顺利进行，组播地址与端口号的设置必须遵循一定的策略，以确保它们的唯一性。组播地址的唯一性主要指在同一个网络段内，地址不能有重复，否则会导致数据包被发送到错误的目的地。端口号则需要确保在同一个主机上不发生冲突，以避免端口冲突导致的数据包接收错误。
为了满足唯一性，组播地址的分配通常遵循一定的范围划分。例如，224.0.0.0到239.255.255.255被保留为组播地址，这些地址进一步细分为本地链接地址、全局链接地址以及源特定组播地址。通过这种划分，可以降低地址冲突的风险。
兼容性要求考虑了不同网络设备对组播地址的支持程度。例如，一些老旧的网络设备可能不支持某些特定范围的组播地址，因此在设计网络时，需要考虑到这些设备的兼容性。
4.1.2 端口号选择对系统资源的影响
端口号的选取对系统资源的使用也有直接的影响。端口号被限制在0到65535之间，其中1024以下的端口通常被系统服务使用，因此用户自定义的服务应选择1024以上的端口号。选择较高的端口号可以避免与系统服务的冲突，并且减少了管理员权限升级的需求。
然而，端口号的选择还可能影响到操作系统的端口重用机制。一些系统支持在同一个端口上启动多个服务实例，但这往往需要服务能够正确处理并发请求，否则可能会导致资源竞争和数据丢失。
4.1.3 地址与端口设置在不同网络架构中的考虑
在不同的网络架构中，组播地址与端口号的设置需要考虑特定的环境因素。在局域网环境中，组播地址可以设置在本地链接范围内，因为局域网内的设备数量有限，地址冲突的可能性较低。然而，在广域网中，由于网络规模的扩大，地址的管理和规划则变得更加复杂。
端口号的设置还需要考虑到防火墙和NAT（网络地址转换）设备的配置。在穿越这些设备时，不适当的端口号可能会导致数据包被阻断或修改，因此在设计通信方案时，需要提前规划端口号的使用，以适应可能的网络设备配置。
4.2 地址与端口号参数的动态配置
4.2.1 动态配置在组播通信中的优势
动态配置组播地址和端口号是现代网络通信中的一种有效实践，特别是在需要快速响应网络变化的情况下。动态配置的优势在于它的灵活性和可扩展性，允许组播通信在运行时根据需要分配地址和端口号，而不是在应用启动前进行静态配置。
动态配置还能够适应网络拓扑的变化，例如网络分割和合并等。在这些情况下，固定的地址和端口可能无法正常工作，动态配置可以重新协商这些参数，以维持通信的连续性。
4.2.2 使用SDP和SAP进行动态参数配置
会话描述协议（SDP, Session Description Protocol）和会话公告协议（SAP, Session Announcement Protocol）是实现动态参数配置的两种常用方法。SDP用于描述多媒体会话的参数，包括组播地址和端口号等。通过SDP，组播参与者能够共享这些参数信息，从而加入到正确的组播会话中。
SAP则用于周期性地宣布组播会话的信息，它通过组播的方式将SDP信息发送到网络中，这样任何监听该组播地址的设备都能够接收到会话的描述信息。这种方法特别适用于大型网络环境，因为它避免了单点故障的问题，并且能够支持多会话的并发传输。
4.2.3 动态配置在编程中的实现和示例
在编程实践中，可以使用多种语言提供的库来实现SDP和SAP。例如，Java中可以使用JMF（Java Media Framework）库来处理媒体流和实现动态配置。下面是一个简单的Java代码示例，展示了如何生成一个SDP描述并发送公告：
import javax.sdp.*;
import java.net.*;
public class SDPSender {
public static void main(String[] args) {
String multicastAddress = "239.255.255.250";
int port = 48765;
String sessionDescription = "This is a test multicast session.";
try {
SessionDescription sdp = new SessionDescription();
sdp.setOrigin(new Origin(new SessionName("Multicast Test"),
new Address("IP4", InetAddress.getLocalHost().getHostAddress()), 1));
sdp.setSessionName(new MediaName("audio", null, null));
sdp.setMedia(new Media("audio", new MediaAddress(multicastAddress, port), 0, new Transport("rtp", "avp", 0)));
sdp.setInformation(sessionDescription);
// Output the SDP to standard out.
System.out.println(sdp.toString());
// Here you would use a UDP socket to send the SDP to the SAP multicast address.
} catch (Exception e) {
e.printStackTrace();
}
}
}
在这个示例中，我们创建了一个SDP对象，并为它设置了会议名称、会话名称、媒体类型等基本信息。然后，我们通过输出SDP对象的内容来生成SDP描述。在实际应用中，需要进一步将这个描述通过UDP套接字发送到SAP指定的组播地址上。
注意：在实际部署前需要添加错误处理和异常管理，确保代码的健壮性。
这个示例展示了如何在编程中实现SDP的创建和描述，然而实际应用中还需要结合SAP的实现，以及网络传输的逻辑来完成整个动态参数配置过程。在企业级应用中，这些功能通常会被封装在库或框架中，以简化开发工作。
5. 编程中的组播实现方法与IGMP协议
5.1 编程实现组播的多种方法
组播通信作为一种高效的网络传输方式，在多个客户端需要接收相同数据流的场景下被广泛应用。在编程中实现组播功能有多种方法，不同的方法适用于不同的开发场景和性能需求。
5.1.1 使用组播库函数实现
许多编程语言和平台提供了封装好的组播库函数，使得开发人员能够以更简单的方式实现组播功能。例如，在Linux系统中，使用Glibc提供的组播套接字函数，可以很容易地创建组播组，发送和接收数据。以下是一个使用组播库函数的简单示例：
#include
#include
#include
#include
#include
#include
#include
int main() {
int sockfd;
struct ip_mreq mreq;
struct sockaddr_in group;
// 创建套接字
sockfd = socket(AF_INET, SOCK_DGRAM, 0);
if (sockfd < 0) {
perror("socket");
exit(1);
}
// 组播地址和端口
memset(&group, 0, sizeof(group));
group.sin_family = AF_INET;
group.sin_addr.s_addr = inet_addr("224.0.0.1");
group.sin_port = htons(12345);
// 加入组播组
if (setsockopt(sockfd, IPPROTO_IP, IP_ADD_MEMBERSHIP, &mreq, sizeof(mreq)) < 0) {
perror("setsockopt");
exit(1);
}
// 发送和接收数据
// ... [省略发送和接收代码]
return 0;
}
5.1.2 原生Socket编程与API应用
除了使用库函数之外，开发者也可以使用原生的Socket API来实现组播功能。这通常涉及到创建一个UDP套接字，设置IP_MULTICAST_IF选项来指定发送数据的网络接口，以及设置TTL来控制数据包的生存时间。这种方法给予了开发者更多的控制空间，但同时也增加了编程的复杂性。
5.1.3 基于第三方库的高级组播编程
除了标准库函数，还有一些第三方库如Poco或Boost.Asio，它们提供了更为高级的接口来处理组播通信。这些库通常对底层的细节进行了封装，提供更为简洁、可读性强的API，从而简化了多播通信的实现。
5.2 IGMP协议与组成员管理
互联网组管理协议（IGMP）是组播成员管理的基础协议，它定义了主机与相邻路由器之间的交互过程，用于管理组播组的成员资格。
5.2.1 IGMP协议的版本和功能概述
IGMP有多个版本，目前使用最广泛的是IGMPv2和IGMPv3。这些版本在功能上有一些差异，例如IGMPv3支持源特定组播（SSM），允许主机指定只接收来自特定源的组播数据流。
5.2.2 IGMP协议在组播通信中的作用
在组播通信中，IGMP协议负责主机与路由器之间的成员关系的报告和查询。当一个主机想要接收某个组播组的流量时，它会发送一个IGMP报告消息给本地路由器，声明自己对该组播组的成员资格。
5.2.3 实现IGMP协议的编程接口和示例
大多数操作系统都提供了实现IGMP的编程接口。在Linux系统中，可以通过原始套接字来构造和发送IGMP消息，或者使用系统调用如 sendmsg() 来发送IGMP报告。示例如下：
// IGMP报告消息的示例构造
const char *group_address = "224.0.0.251";
struct sockaddr_in dest_addr;
struct ip_mreq mreq;
int sockfd;
memset(&dest_addr, 0, sizeof(dest_addr));
dest_addr.sin_family = AF_INET;
dest_addr.sin_addr.s_addr = inet_addr(group_address);
dest_addr.sin_port = htons(0);
memset(&mreq, 0, sizeof(mreq));
mreq.imr_interface.s_addr = htonl(INADDR_ANY);
mreq.imr_multiaddr.s_addr = inet_addr(group_address);
// 加入组播组
if (setsockopt(sockfd, IPPROTO_IP, IP_ADD_MEMBERSHIP, &mreq, sizeof(mreq)) < 0) {
perror("setsockopt");
exit(1);
}
// 发送IGMP报告消息
char igmp_report[4096];
// [构造IGMP报告消息的数据结构...]
// 发送IGMP报告
sendto(sockfd, igmp_report, report_length, 0, (struct sockaddr *) &dest_addr, sizeof(dest_addr));
// 关闭套接字
close(sockfd);
5.3 组播在不同网络硬件上的支持
组播功能的实现和效率在很大程度上取决于网络硬件的支持。网络设备如路由器和交换机必须正确处理组播数据包，才能保证组播通信的正确性和效率。
5.3.1 组播支持对于路由器和交换机的要求

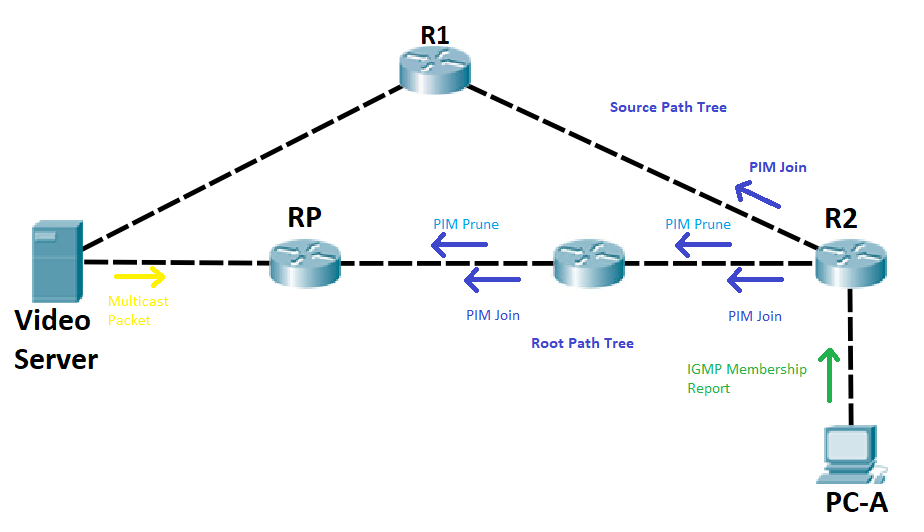

路由器必须能够理解和转发组播流量，并且能够处理IGMP查询和报告消息。为了优化性能，现代路由器通常具备专门的组播路由协议，例如PIM（协议无关组播）。
5.3.2 跨子网组播通信的技术挑战
在跨越多个子网的环境中实现组播通信是一个技术挑战，因为涉及到不同子网间路由器的组播路由表同步问题。解决这一问题需要在路由器之间同步状态信息，并正确配置路由器的组播路由协议。
5.3.3 组播在网络硬件中的优化与配置策略
为了提升组播通信的效率，网络硬件需要进行相应的优化配置。这包括在交换机上启用IGMP监听功能，优化组播流量的传输路径，以及在网络中部署特定的组播控制和优化技术，如IGMP代理和组播访问控制列表等。
