Bayes-TCN+SHAP分析贝叶斯优化深度学习多变量分类预测可解释性分析！Matlab完整代码

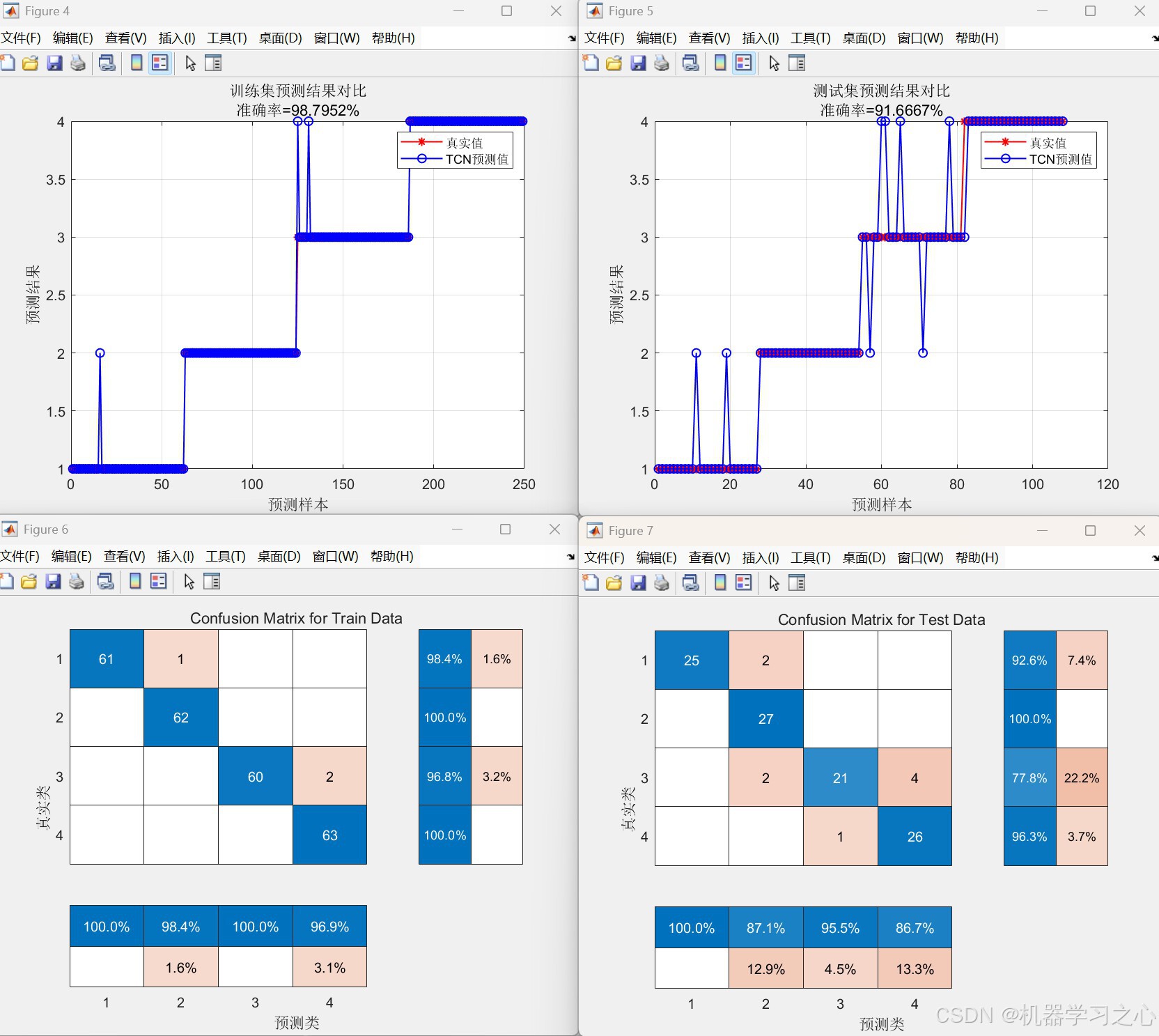

效果一览
一、研究背景
- 任务类型：分类任务。
- 模型选择：采用 Temporal Convolutional Network（TCN），相比传统RNN/LSTM，TCN具有更大的感受野、并行计算能力更强、梯度稳定等优势。
- 技术融合：结合 贝叶斯优化（Bayesian Optimization） 进行自动超参数调优，以及 SHAP（SHapley Additive exPlanations） 进行模型解释，提升模型性能与可解释性。
二、主要功能
- 数据预处理：数据读取、类别分析、数据集划分、归一化、格式转换（转为TCN所需的cell格式）。
- 模型构建：构建可配置的TCN网络，支持残差块、卷积核数、丢弃率等参数调整。
- 超参数优化：使用贝叶斯优化自动搜索最优网络结构与训练参数。
- 模型训练与评估：训练优化后的TCN模型，进行预测并计算分类准确率。
- 可视化分析：
- 训练过程曲线
- 预测结果对比图
- 混淆矩阵
- SHAP特征重要性分析（摘要图、特征依赖图）
- 结果保存与报告：保存优化结果，输出最佳参数与性能指标。
三、算法步骤
- 数据准备：导入数据集，随机打乱，按类别划分训练集与测试集（70%-30%）。
- 数据归一化：使用
mapminmax归一化至 [0,1]。 - 贝叶斯优化：
- 定义超参数空间（卷积核数、大小、丢弃率、残差块数、学习率等）
- 使用贝叶斯优化迭代搜索最优参数组合
- 模型训练：
- 使用优化后的超参数构建TCN网络
- 训练模型并监控训练过程
- 预测与评估：
- 对训练集与测试集进行预测
- 计算分类准确率
- 绘制混淆矩阵
- SHAP分析：
- 选择部分测试样本计算SHAP值
- 可视化特征重要性与依赖关系
- 结果输出：输出最佳参数、准确率、优化时间等信息。
四、技术路线
数据预处理 → 贝叶斯超参数优化 → TCN模型构建与训练 → 预测评估 → SHAP可解释性分析 → 结果可视化与保存
五、核心公式/原理
- TCN：
- 使用扩张因果卷积（Dilated Causal Convolutions）
- 残差连接（Residual Connections）
- 公式：
yt=∑k=0K−1fk⋅xt−d⋅k y_t = sum_{k=0}^{K-1} f_k cdot x_{t-d cdot k} yt=k=0∑K−1fk⋅xt−d⋅k
其中 (d) 为扩张因子，(K) 为卷积核大小。
- 贝叶斯优化：
- 基于高斯过程回归（Gaussian Process Regression）建立目标函数模型
- 使用采集函数（如EI+）选择下一个评估点
- SHAP：
- 基于博弈论的Shapley值，计算特征对预测的贡献：
ϕi=∑S⊆N∖{i}∣S∣!(∣N∣−∣S∣−1)!∣N∣![f(S∪{i})−f(S)] phi_i = sum_{S subseteq N setminus {i}} rac{|S|!(|N|-|S|-1)!}{|N|!} [f(S cup {i}) - f(S)] ϕi=S⊆N∖{i}∑∣N∣!∣S∣!(∣N∣−∣S∣−1)![f(S∪{i})−f(S)]
- 基于博弈论的Shapley值，计算特征对预测的贡献：
六、参数设定
| 参数 | 说明 | 范围/取值 |
|---|---|---|
numFilters | 卷积核数量 | 8–32 |
filterSize | 卷积核大小 | 2–6 |
dropoutFactor | 丢弃率 | 0.05–0.3 |
numBlocks | 残差块数量 | 1–3 |
InitialLearnRate | 初始学习率 | 1e-4–1e-2 |
LearnRateDropFactor | 学习率下降因子 | 0.5–0.9 |
MaxEpochs（优化阶段） | 最大训练轮数 | 20 |
MaxEpochs（最终训练） | 最大训练轮数 | 120 |
LearnRateDropPeriod | 学习率下降周期 | 50 |
miniBatchSize | 批大小 | 30 |
七、运行环境
-
平台：MATLAB（建议R2020b及以上，支持混淆矩阵、贝叶斯优化等函数）
-
数据格式：Excel文件（
.xlsx），最后一列为标签列
八、应用场景
- 分类问题：如医疗信号分类（ECG/EEG）、工业故障诊断等。
- 需解释性建模场景：如医疗诊断、金融风控等需要理解特征影响的领域。
- 自动化建模流程：适合需要快速调参、构建高性能分类模型的科研或工程应用。
